Муфты

Предлагаем муфты различных типов и назначения. Большое количество муфт в наличии на складе в Минске.

Заказать муфты
Консультация: +375 (29) 338-82-60 (Viber, WhatsApp), +375 (17) 353-75-54 — Дмитрий Викторович
Заказ: mufta@spe.by

Муфта служит для передачи крутящего момента между двумя одинаковыми или разными по диаметру валами,  от электродвигателя к редуктору, насосу, компрессору или другому оборудованию. Муфты, представленные на нашем сайте, предназначены под расточку  (клиент растачивает сам) либо под втулку Тапер Буш (Taper Bush),  то есть нет необходимости механической обработки, муфта готова к установке.

Муфты на складе

Предлагаем из наличия:

Как правильно подобрать муфту

Для правильного подбора муфты необходимо знать передаваемый крутящий момент (М), диаметры валов d, а также какую функцию должна выполнять муфта.

Для расчета крутящего момента (М) необходимо знать

  • Если муфта устанавливается на вал двигателя:  мощность двигателя (РкВт) и обороты вала двигателя (n об/мин).   M=P*9550/n  (Н*м)
    Мощность двигателя, кВт
    Обороты двигателя, об/мин

  • Если муфта устанавливается на вал редуктора, надо дополнительно знать передаточное число редуктора (i)  M=P*9550/n * i (Н*м)
    Мощность двигателя, кВт
    Обороты двигателя, об/мин
    Передаточное число редуктора

Типы муфт, какую выбрать

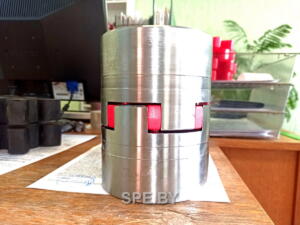

Кулачковые муфты GE

Кулачковые муфты, тип GE — самый простой вид муфт. Служат для передачи крутящего момента, состоят из двух полумуфт и полиуретановой звездочки.  Плюсы – относительно небольшие  габариты, низкий инерционный момент, простота конструкции, практически не требует обслуживания, кроме визуального осмотра и своевременной замены звездочки.

Муфты этого типа компенсируют возможные перекосы и смягчают вибрацию валов, компенсируют ударные моменты. У нас на складе все типоразмеры от GE 19 до GE 125 с двумя вариантами длины тип  а и тип b.

Максимальный крутящий момент – до 12500 Н*м, максимальная расточка вала – до диаметра 145 мм. Также в наличии все типоразмеры звездочек GE красного и белого цвета

Для клиентов,  которые по какой то причине не хотят заниматься расточкой и долблением шпоночных пазов, мы привезли на склад муфты GE под втулку Тапер Буш (Taper Bush)

Кулачковые муфты HRC

Еще один вид кулачковых муфт, муфта HRC выполняет те же самые функции, что и муфта GE, но короче по длине, больше по диаметру и мягче (звездочка из более мягкого материала). Соответственно муфта мягче в работе, чем муфта GE. Лучше амортизирует ударные нагрузки.

Муфты МУВП

Муфты МУВП  и их частный случай МУВПТ  (один из фланцев является тормозным шкивом). Этот тип муфт отличает возможность “плавного пуска”, передачи достаточно больших крутящих моментов, хорошее устранение несоосности  и наличие предохранительной функции. Т.е. при заклинивании рабочего органа выходят из строя пальцы (или даже резиновые кольца пальцев), а не редуктор.

В наличии муфты под расточку с крутящим моментом от 31,5 Н*м до 8000 Н*м, для соединения валов диаметром до 125 мм. При эксплуатации необходимо обращать внимание на состояние пальцев и их упругих элементов.

Пальцы и кольца всегда в наличии.  Под заказ возможна поставка муфт с крутящим моментом до 16000 Н*м, для соединения валов диаметром до 180 мм.

Торообразные муфты

Торообразные муфты TYRE. Устраняет несоосность до 4,5 мм (один из лучших параметров для всех типов муфт). Из других преимуществ – простота конструкции и эксплуатации, передача больших крутящих моментов. Из недостатков стоит отметить достаточно большие габариты.

В наличии муфты под втулки Тапер буш диаметром вала от 10 мм до 125 мм с максимальным крутящим моментом до 9330 Н*м (можем быстро доставить муфту с номинальным крутящим моментом 11 600 Н*м) и под расточку с таким же крутящим моментом с диаметром вала до 150 мм (можем быстро доставить муфту с расточкой до 160 мм и номинальным крутящим моментом 11 600 Н*м)

Имеются как под расточку, так и под втулки Тапер буш. Конструктивно муфта аналогична муфтам Desch Flex, Renold Tyreflex, Reflex, Flender Elpex-B, Pneumabloc, Stromag Periflex, Fenner Fenaflex, Dodge paraflex, Tyre Couplings, SKF Flex , JB Tyre-Flex, Baldor MaskaFlex, MCR Reich Kupplungen

Зубчатые муфты

Муфты зубчатые типа МЗ, МЗП — самый надежный тип муфт, передающий наибольший крутящий момент при своих габаритах. Устраняет несоосность до 1°30’. По сути представляет собой соосный одноступенчатый редуктор. В наличии муфты с крутящим моментом от 710 Н*м (МЗ-1) до 23600 Н*м (МЗ-8). Требует смазки зубчатых частей муфт для их длительной безотказной работы.

Поставляются муфты зубчатые только под дальнейшую расточку. Под заказ возможна поставка муфт до МЗ-17 с крутящим моментом 56 000 Н*м для соединения валов диаметром до 450 мм .

Другие типы  муфт, поставка под заказ
