Звездочки кулачковых муфт типа GE

Описание

Полиуретановые звездочки GE для кулачковых муфт являются эластичной вставкой, отвечающей за компенсацию ударов и толчков при передаче крутящего момента.

Применение такого типа соединений позволяет сделать запуск рабочего органа более плавным, что продлевает срок эксплуатации всего агрегата.

Особенности и преимущества конструкции

Применение муфт GE с упругим вкладышем обеспечивает:

• мягкую передачу крутящего момента
• компенсацию перекосов в местах соединения валов
• высокую ремонтопригодность
• простоту использования (нет необходимости обслуживания)
• низкую инерцию на повышенных оборотах
• большой рабочий диапазон температур: от -40°C до +100°C

Твердость вкладышей, упругих элементов кулачковых муфт

Полиуретановые звездочки GE могут быть трех цветов и отличаются твердостью.

Твердость в звездочках обозначается по шкале Шора —  А (Sh A) и Шор D (Sh D) согласно стандарту, DIN 53505. Под твердостью по Шору понимается сопротивление материала вдавливанию наконечника определенной формы под действием силы давления пружины. Чем больше число, тем выше твердость. Буква А определяет более мягкие значения, буква D -более твердые, причем области пересекаются.

• желтая   (мягкая)  – 92 ShA
• красная (средняя)– 94 ShA
• белая     (твердая) – 64 Sh D

Маркировка звездочки	Внешний диаметр, мм	Внутренний диаметр, мм	Высота, мм	Внешний вид
GE-19	40	18	12	Звёздочка муфты GE-19
GE-24	55	27	14	Звёздочка (вкладыш, вставка) муфты GE-24
GE-28	65	30	15	Звёздочка (вкладыш, вставка) муфты GE-28
GE-38	80	38	17	Звёздочка (вкладыш, вставка) муфты GE-38
GE-42	95	45	20	Звёздочка (вкладыш, вставка) муфты GE-42
GE-48	115	50	20	Звёздочка (вкладыш, вставка) муфты GE-48
GE-55	120	60	22	Звёздочка (вкладыш, вставка) муфты GE-55
GE-65	135	67	26	Звёздочка (вкладыш, вставка) муфты GE-65
GE-75	155	80	30	Звёздочка (вкладыш, вставка) муфты GE-75

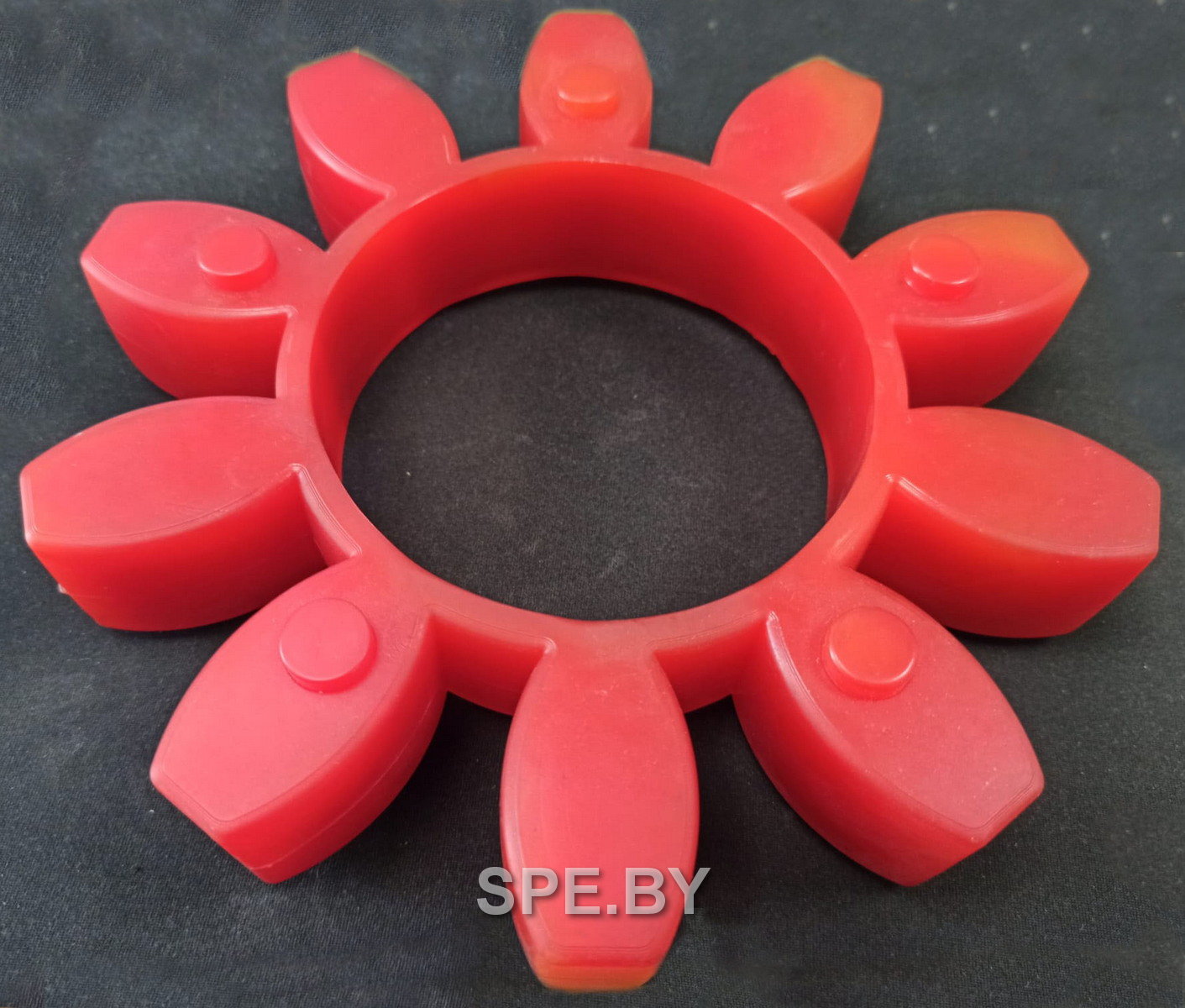

GE-90	195	100	33	Звёздочка (вкладыш, вставка) муфты GE-90

На складе ООО «Спецдеформ» всегда в наличии вкладыши (звездочки, упругие элементы) кулачковых муфт GE всех типоразмеров красного и белого цвета.
