Муфты МУВПТ упругие втулочно-пальцевые тормозные

580.00 Br – 5800.00 Br Цена без НДС

Артикул: МУВПТ Категории: ,

Муфта упругая втулочно-пальцевая

Муфта упругая втулочно-пальцевая с тормозным шкивом (МУВПТ) – это соединительное устройство для передачи крутящего момента с компенсацией динамических нагрузок со встроенным барабаном для колодочного тормоза ТКГ или ТКТ. МУВПТ применяется для затормаживания подъемных механизмов крановых тележек мостовых, козловых, башенных кранов и лебедок в выключенном состоянии. Состоит из полумуфты МУВП и тормозного шкива с отверстиями под пальцевое соединение.

МУВПТ компенсирует незначительные осевые, радиальные и угловые смещения валов амортизирует в момент пуска привода и сглаживает ударные нагрузки.

Купить муфту МУВПТ

  • Муфта МУВП с тормозным шкивом ∅200. Цена 950 руб. без НДС. На складе.
  • Муфта МУВП с тормозным шкивом ∅300. Цена 2650 руб. без НДС. На складе.
  • Муфта МУВП с тормозным шкивом ∅400. Цена 5850 руб. без НДС. На складе.
  • Муфта МУВПТ-100. Цена 580 руб. без НДС. На складе.
  • Муфта МУВПТ-160. Цена 800 руб. без НДС. На складе.

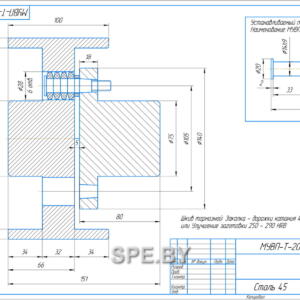

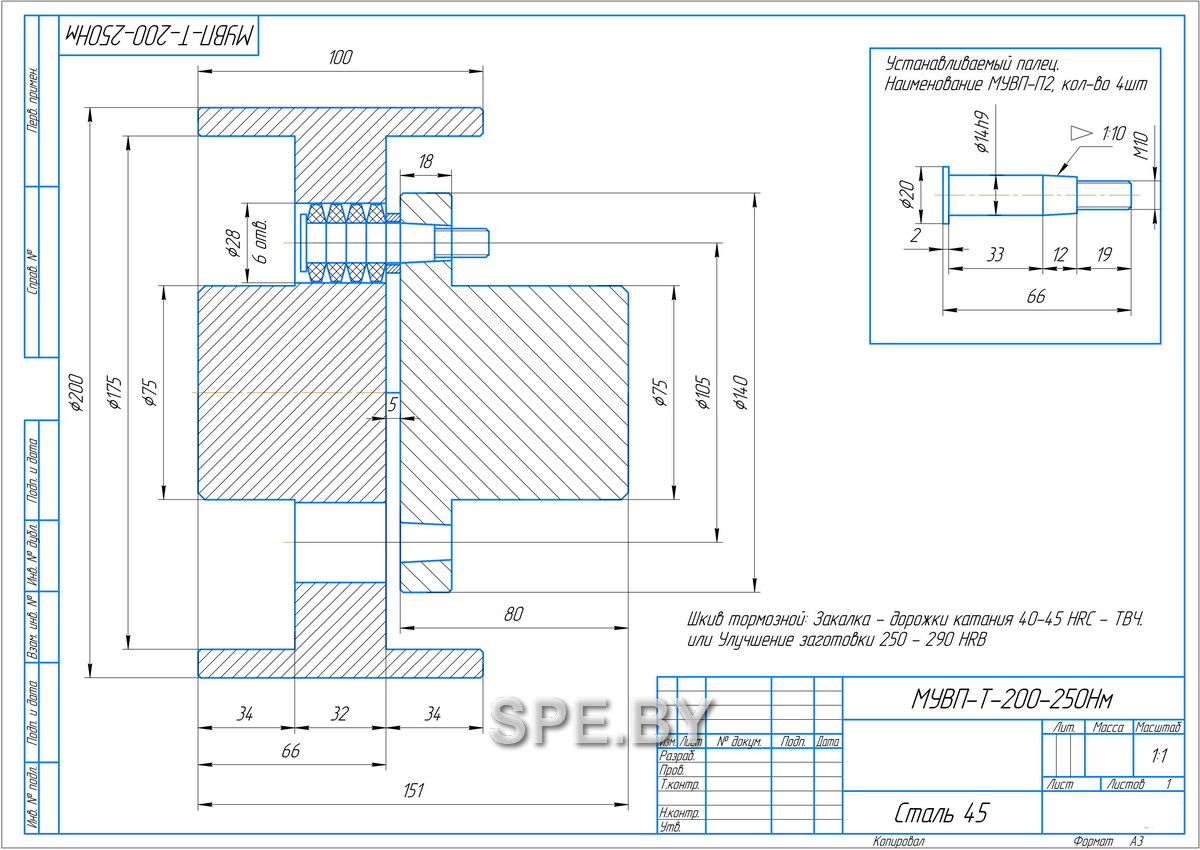

МУВП с тормозным шкивом Ф200мм
МУВП с тормозным шкивом Ф300мм
Муфта МУВП с тормозным шкивом D400
Муфта МУВП-Т-100-31,5 Нм
Муфта МУВП-Т-160-125 Нм

Заказать муфту МУВПТ у нас можно согласно характеристик ниже в таблице, либо согласно вашим чертежам.

Характеристики муфт упругих втулочно-пальцевых тормозных

Обозначение Двигатель Редуктор D L Рис.
N, кВт n, об/мин d1 l1 b1 t1 d l b t
50Е1-197Ту 1,1 1,5 1500 22 50 6 24,8 25к 45 5 24,0 200 113 а
50Е1-197Ту-01 2,2 1500 24 8 27,3
50Е1-197Ту-02 3,0 4,0 1500 28 60 31,3 123
50Е1-197Ту-03 5,5 1500 32 80 10 35,3 143
50Е1-197Ту-04 7,5 11,0 1500 38 41,3
50Е1-197Ту-05 3,0 4,0 1500 28 60 8 31,3 30к 61 5 27,8
50Е1-197Ту-06 5,5 1500 32 80 10 35,3 163
50Е1-197Ту-07 7,5 11,0 1500 38 41,3
50Е1-205Ту 7,5 11,0 1500 38 80 10 41,3 25к 45 5 24 200 143 а
50Е1-205Ту-01 30к 61 5 27,8 163
50Е1-205Ту-02 15,0 18,5 1500 48 110 14 51,8 193
50Е1-205Ту-03 40к 86 10 37,0
50Е1-205Ту-04 7,5 11,0 1500 38 80 10 41,3 224
50Е1-210Ту 7,5 11,0 1500 38 80 10 41,3 40к 86 10 37,0 300 194 а
50Е1-210у-01 15,0 18,5 3000 42 110 12 45,3 224
50Е1-210у-02 15,0 18,5 1500 48 14 51,8
50Е1-210у-03 22,0 30,0 1500 55 16 59,3
50Е1-315у 15,0 18,5 1500 48 110 14 51,8 50ц 110 14 53,3 300 223 б
50Е1-315у-01 22,0 30,0 1500 55 110 16 59,3
50Е1-355Ту 37,0 45,0 1500 60 140 18 64,4 50ц 110 14 53,3 300 253 б
50Е1-355Ту-01 55ц 16 59,3
50Е1-355Ту-02 55,0 1500 65 18 69,3 60ц 18 64,3 283
50Е1-500Ту 5,5 1500 32 80 10 35,3 50к 87 16 49 300 194 а
50Е1-500Ту-01 7,5 11,0 1500 38 41,3
50Е1-500Ту-02 15,0 18,5 3000 42 110 12 45,3 224
50Е1-500Ту-03 15,0 18,5 1500 48 14 51,8
50Е1-500Ту-04 22,0 30,0 1500 55 16 59,3
50Е1-700Ту 22,0 30,0 1500 55 110 16 59,3 30к 61 5 30,8 300 224 а
50Е1-700Ту-01 35к 6 35,8
50Е1-720Ту 37,0 45,0 1500 60 140 18 64,3 30ц 80 8 33,3 300 253 б
50Е1-400Ту 37,0 45,0 1500 60 140 18 64,3 40ц 135 12 43,3 400 278 б
50Е1-400Ту-01 55,0 1500 65 69,3
50Е1-400Ту-02 75,0 90,0 1500 75 20 79,9
50Е1-400Ту-03 37,0 45,0 1500 60 140 18 64,3 60ц 140 18 64,4 283
50Е1-400Ту-04 55,0 1500 65 69,3
50Е1-400Ту-05 75,0 90,0 1500 75 20 79,9
50Е1-400Ту-06 37,0 45,0 1500 60 140 18 64,3 80ц 170 22 85,4 400 313 б
50Е1-400Ту-07 55,0 1500 65 69,3
50Е1-400Ту-08 75,0 90,0 1500 75 20 79,9
50Е1-400Ту-09 37,0 45,0 1500 60 140 18 64,3 90ц 170 25 95,4 313
50Е1-400Ту-10 55,0 1500 65 69,3
50Е1-400Ту-11 75,0 90,0 1500 75 20 79,9
50Е1-650Ту 15,0 18,5 1500 60 140 18 64,3 60ц 110 18 57,4 400 288 б
50Е1-650у-01 75,0 90,0 1500 75 20 79,9
