Муфты кулачковые GE 28

Муфта кулачковая типа GE-28 состоит из двух полумуфт, изготовленных из конструкционной стали, между которыми помещена звездочка из полиуретана. Звездочка выполняет роль упругого элемента, компенсирующего возможные перекосы, а также смягчает вибрацию валов.

Заказать муфты кулачковые GE 28
Консультация: +375 (29) 338-82-60 (Viber, WhatsApp), +375 (17) 353-75-54 — Дмитрий Викторович
Заказ: mufta@spe.by

Характеристики муфт GE-28

  • Крутящий момент: от 95 до 200 Нм
  • Диаметр вала: от 10 до 40 мм

Муфта кулачковая GE - чертеж

Типо­размер Испол­нение Крутящий момент (Нм) при твердости синтетической звездочки Максимальная скорость вращения Диаметр исходного отверстия Диаметр отверстия после обработки L l-1, l/2 E b S Dн dн D Резьбовое отверстие
Желтая 92Sh A Красная 98Sh A Белая 64Sh D об/мин (d) (d)max G t
GE 28 GE 28-1 95 160 200 10600 10 40 90 35 20 15 2.5 65 30 48 M8 15
GE 28-1a 65
GE 28-1b 140 60 65

Варианты исполнения муфты GE 28

GE 28-1

Муфта кулачковая GE24-1Муфта кулачковая GE24-1
Муфта кулачковая GE28-1 — чертёжМуфта кулачковая GE28-1 — чертёж

GE 28-1a

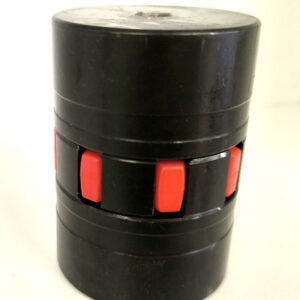

Муфта кулачковая GE28-1aМуфта кулачковая GE28-1a

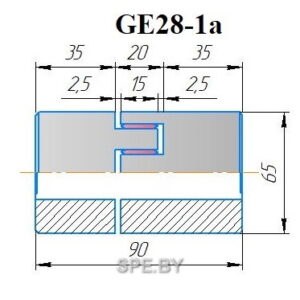

Муфта кулачковая GE28-1а — чертёжМуфта кулачковая GE28-1а — чертёж

GE 28-1b

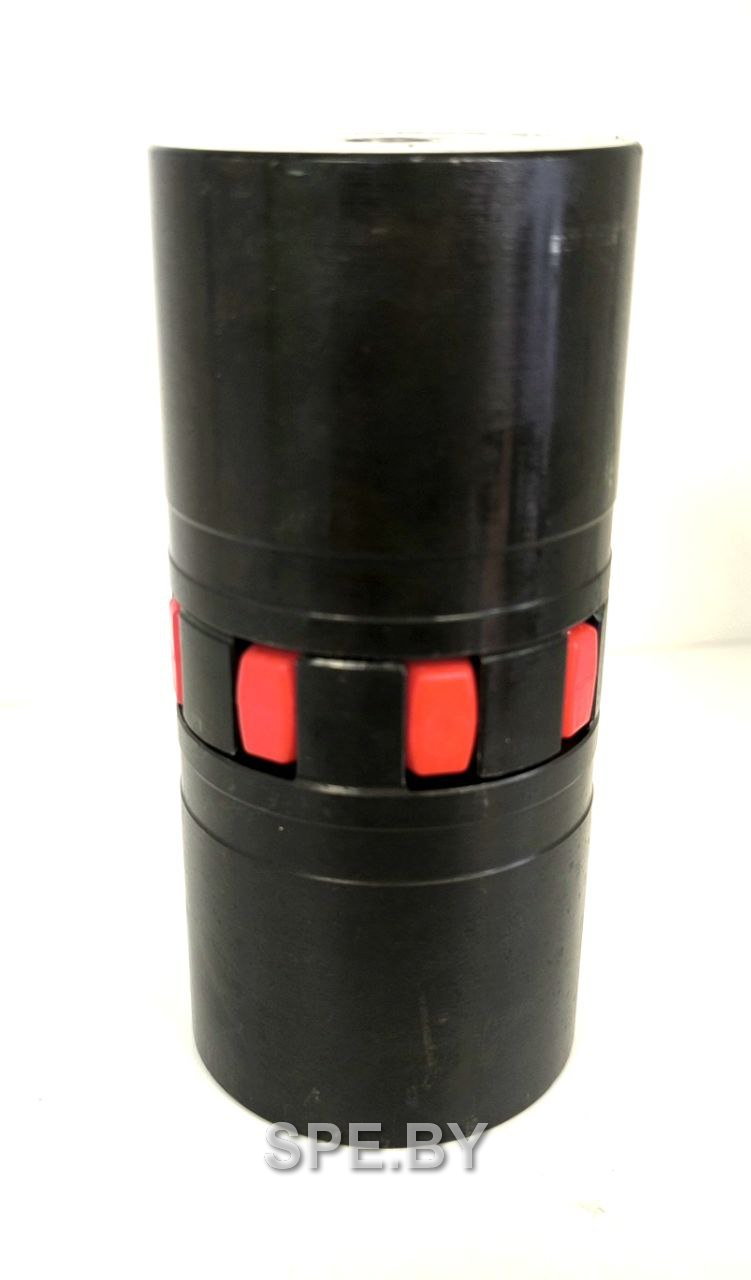

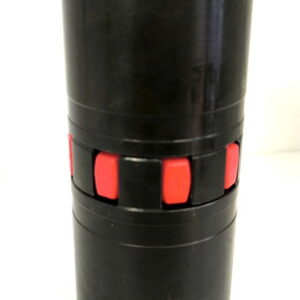

Муфта кулачковая GE28-1bМуфта кулачковая GE28-1b
Муфта кулачковая GE28-1b — чертёжМуфта кулачковая GE28-1b — чертёж
