Муфты кулачковые GE 42

Муфта кулачковая типа GE-42 состоит из двух полумуфт, изготовленных из конструкционной стали, между которыми помещена звездочка из полиуретана. Звездочка выполняет роль упругого элемента, компенсирующего возможные перекосы, а также смягчает вибрацию валов.

Заказать муфты кулачковые GE 42
Консультация: +375 (29) 338-82-60 (Viber, WhatsApp), +375 (17) 353-75-54 — Дмитрий Викторович
Заказ: mufta@spe.by

Характеристики муфт GE-42

  • Крутящий момент: от 265 до 560 Нм
  • Диаметр вала: от 12 до 55 мм

Муфта кулачковая GE - чертеж

Типо­размер Испол­нение Крутящий момент (Нм) при твердости синтетической звездочки Максимальная скорость вращения Диаметр исходного отверстия Диаметр отверстия после обработки L l-1, l/2 E b S Dн dн D Резьбовое отверстие
Желтая 92Sh A Красная 98Sh A Белая 64Sh D об/мин (d) (d)max G t
GE 42 GE 42-1 265 450 560 6000 12 55 126 50 26 20 3 95 46 75 M8 20
GE 42-1a 95
GE 42-1b 176 75 95

Варианты исполнения муфты GE 42

GE 42-1

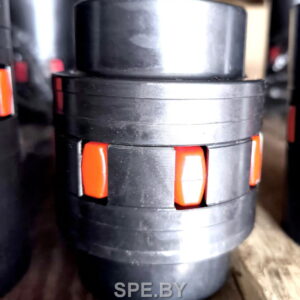

Муфта кулачковая GE42-1Муфта кулачковая GE42-1
Муфта кулачковая GE42-1 — чертёжМуфта кулачковая GE42-1 — чертёж

GE 42-1a

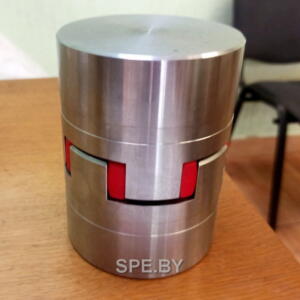

Муфта кулачковая GE42-1aМуфта кулачковая GE42-1a

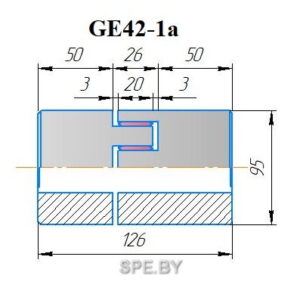

Муфта кулачковая GE42-1а — чертёжМуфта кулачковая GE42-1а — чертёж

GE 42-1b

Муфта кулачковая GE42-1bМуфта кулачковая GE42-1b
Муфта кулачковая GE42-1b — чертёжМуфта кулачковая GE42-1b — чертёж
