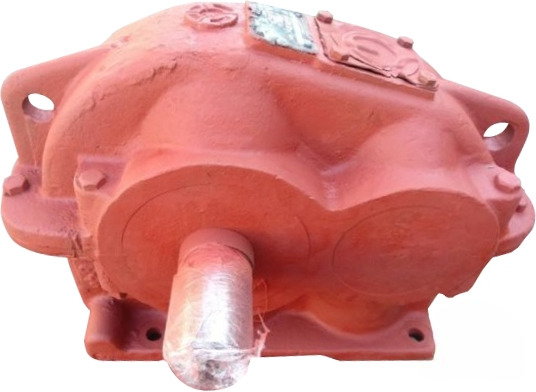

Редуктор РЦ1-150А

Редуктор РЦ1-150А цилиндрический

Цену уточняйте

Редуктор цилиндрический одноступенчатый РЦ1-150А (РЦ1-150). Имеет косозубое зацепление шестерен, профиль зуба при этом эвольвентного типа. Возможные передаточные числа 1,83 — 8. Мощность присоединяемого электродвигателя при среднем режиме работы 5,9 — 61 кВт.

Артикул: РЦ1-150А (РЦ1-150) Категории: ,

Редуктор цилиндрический одноступенчатый РЦ1-150А (РЦ1-150)

Имеет косозубое зацепление шестерен, профиль зуба при этом эвольвентного типа. Возможные передаточные числа 1,83 — 8. Мощность присоединяемого электродвигателя при среднем режиме работы 5,9 — 61 кВт.

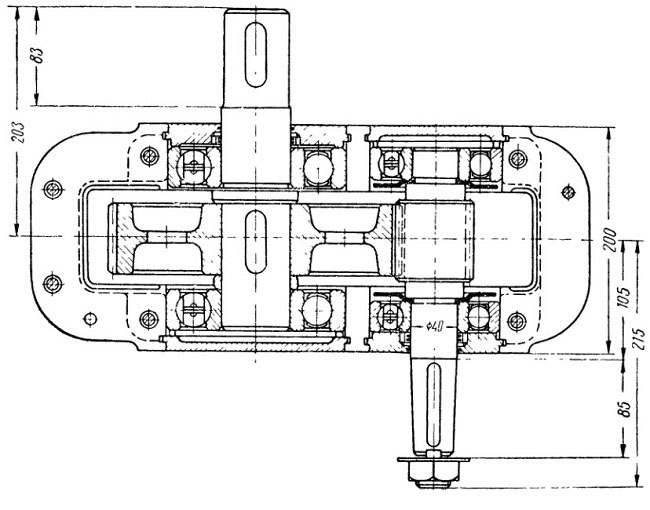

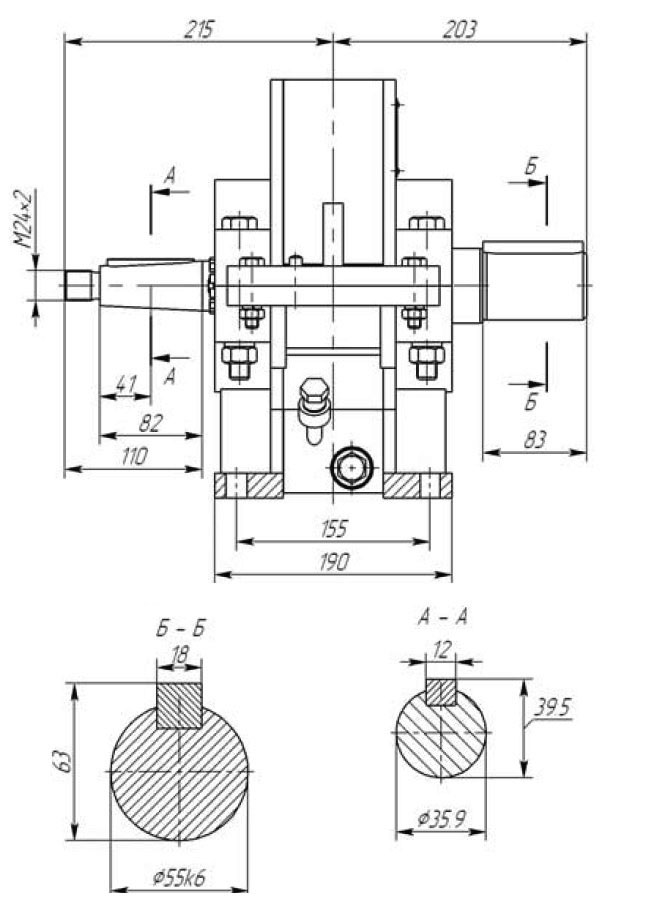

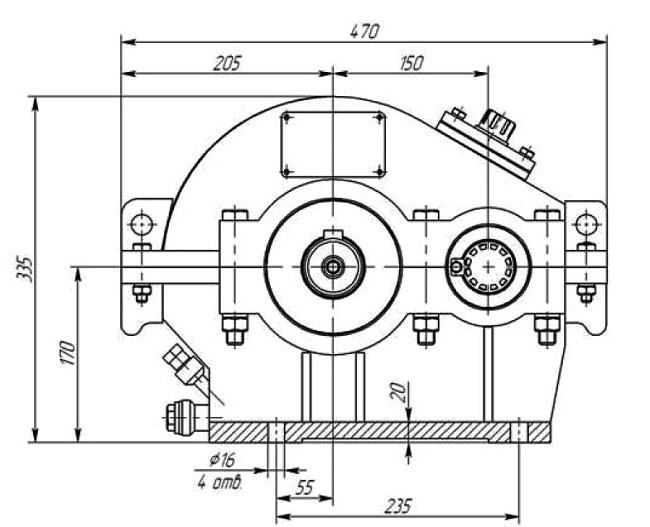

Редуктор РЦ1-150А - чертеж Редуктор РЦ1-150А - чертеж Редуктор РЦ1-150А - чертеж

Технические характеристики редуктора РЦ1-150А

Масса редуктора (без масла) —  84кг.

Максимальная мощность на быстроходном валу, кВт

Число оборотов быстроходного вала в минуту Режим работы, ПВ% Передаточное число
8 6,61 5,6 4,5 3,95 3,5 2,81 2,3 1,83
600 15 7 9,3 11,9 16,3 19,1 22,3 28,9 34 41
25 5,9 7,8 10 13,6 15,9 18,6 24,9 28,9 34
40 4,8 6,2 8,1 10,9 12,8 14,8 19,1 22,8 27,4
100 2,8 3,8 4,9 6,7 8 9,3 12 15 19
1000 15 10,4 13,8 17,3 23,4 26,8 31,2 39,6 47 57
25 8,8 11,4 14,4 19,6 22,7 26 32,7 39 46
40 7 9,2 11,7 15,6 18,1 20,8 26,3 31,2 36,5
100 4,5 6 7,8 10,8 12,8 15 19 23,5 29
1500 15 14,6 18,9 23,8 31 36 41 51 61 73
25 12,3 16,1 20,3 26 29,7 34 43 51 61
40 9,9 12,9 16,1 20,8 23,7 27,2 34 41 49
100 6,5 8,9 11,3 15,3 18 21 26,5 33 40

Максимальная консольная нагрузка на концы валов, кгс

Число оборотов быстроходного вала в минуту Передаточное число
8 6,61 5,6 4,5 3,95 3,5 2,81 2,3 1,83
на конец быстроходного вала
600 180 160 140 120 100 90 70 45 30
1000 135 120 105 80 65 55 33
1500 115 95 80 60 50 40
на конец тихоходного вала
500 730 665 600 540 500 470 385 330 300
1000 610 560 510 445 400 370 310 280 240
1500 545 490 430 385 350 300 260 210 170

Варианты сборки редуктора РЦ1-150А

Варианты сборки редуктора 1ЦУ-100

Пример условного обозначения редуктора

Редуктор РЦ1- 150А-1.8-12-Ц-У-1
где:

  • РЦ1— тип редуктора (цилиндрический одноступенчатый горизонтальный);
  • 150— определяющий размер, мм;
  • А – чугунный корпус.
  • 8— передаточное отношение;
  • 12— вариант сборки;
  • Ц— использование конца выходного вала;
  • У1— климатическое исполнение;
