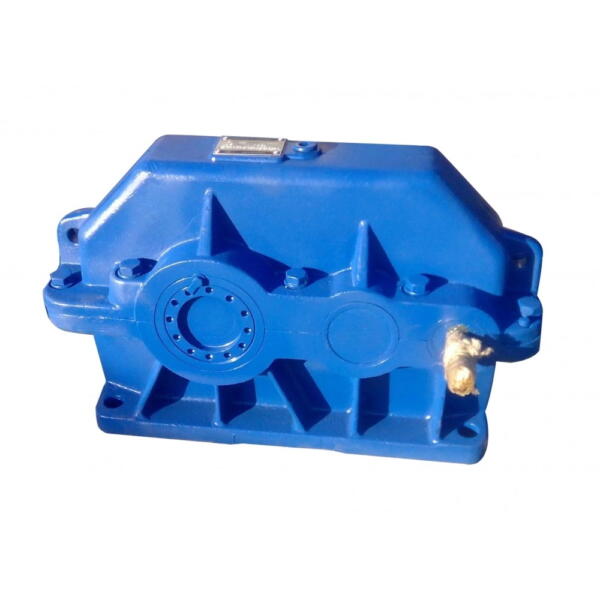

Редуктор 1Ц2У-250 цилиндрический

Цену уточняйте

Редуктор общепромышленного назначения, двухступенчатый. Номинальный крутящий момент – 5000 Н*м. Передаточные числа от 8 до 40.

Редуктор цилиндрический двухступенчатый 1Ц2У-250 (Ц2У-250)

Редуктор общепромышленного назначения, двухступенчатый. Номинальный крутящий момент – 5000 Н*м. Передаточные числа от 8 до 40.

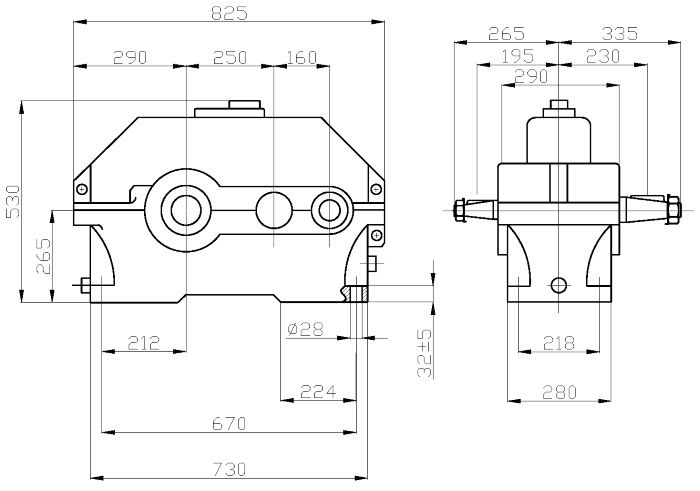

Габаритные и присоединительные размеры

Редуктор 1Ц2У-250 - чертеж

Технические характеристики редуктора 1Ц2У-250

Параметр Типоразмер
1Ц2У-250
Передаточные числа Группа 1 10; 20; 31,5; 40
Группа 2 8;12,5; 16; 25
Фактические передаточные числа Группа 1 9,94; 20,67; 31,47; 38,4
Группа 2 8,33; 12,12; 16; 24,54
Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н*м непрерывный (Н) ПВ=100% 5000
Допускаемый крутящий момент на выходном валу при работе редуктора на повторно-кратковременных режимах, Н*м тяжелый (Т) ПВ=40% 6300
средний (С) ПВ=25% 8000
легкий (Л) ПВ=15% 10000
Допускаемая радиальная консольная нагрузка быстроходного вала, Н непрерывный (Н) ПВ=100% 3150
тяжелый (Т) ПВ=40% 3550
средний (С) ПВ=25% 4000
легкий (Л) ПВ=15% 4500
Допускаемая радиальная консольная нагрузка тихоходного вала, Н непрерывный (Н) ПВ=100% 18000
тяжелый (Т) ПВ=40% 20000
средний (С) ПВ=25% 22400
легкий (Л) ПВ=15% 25000
Коэффициент полезного действия, не менее, % 96
Масса редуктора, не более, кг 310

Концы валов редуктора 1Ц2У-250

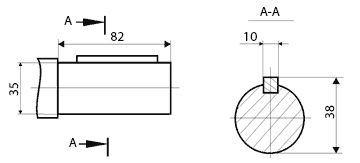

Входной цилиндрический вал

Редуктор 1Ц2У-250 входной цилиндрический вал - чертеж

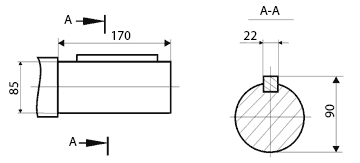

Выходной цилиндрический вал

Редуктор 1Ц2У-250 выходной цилиндрический вал - чертеж

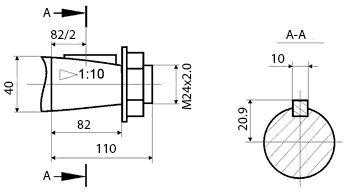

Входной конический вал

Редуктор 1Ц2У-250 входной конический вал - чертеж

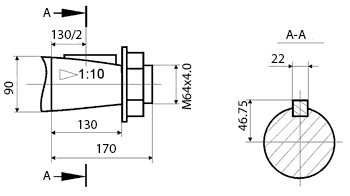

Выходной конический вал

Редуктор 1Ц2У-250 выходной конический вал - чертеж

Муфтовый выходной вал

Редуктор 1Ц2У-250 выходной муфтовый вал - чертеж

Тип b L L1 k В d F7 d1 f9 m z
Ц2У-200 35 63 16 31 50 120 170 4 56

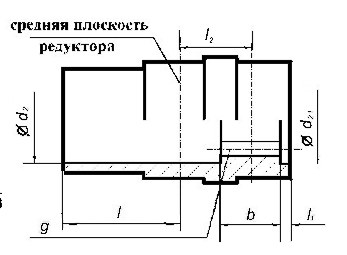

Размеры полого выходного вала

Редуктор 1Ц2У-250 выходной полый вал - чертеж

Тип Вал d2 d21 l l1 l2 b g
Ц2У-250 (1Ц2У-250) Выходной 115 115H10 150 16 94 80 10x102H12x16D9

Варианты сборки редуктора 1Ц2У-250

Редуктор 1Ц2У-160 - варианты сборки

Пример записи условного обозначения редуктора 1Ц2У-250

Редуктор 1Ц2У-250-20-12ККУ2 ТУ2-056-243-86

  • 1Ц2У — редуктор цилиндрический двухступенчатый
  • 250 — межосевое расстояние, мм
  • 20 — номинальное передаточное число
  • 12 — вариант сборки
  • К — конический конец тихоходного вала
  • К – Конический конец быстроходного вала
  • У — климатическое исполнение
  • 2 — категория размещения
