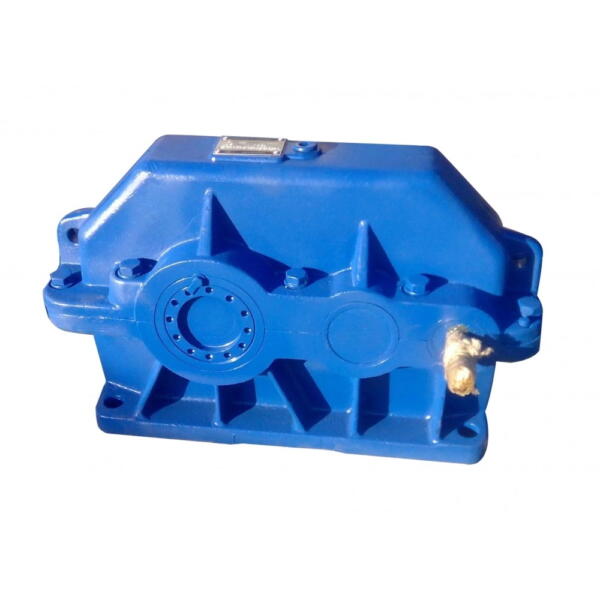

Редуктор 1Ц2У-200

Описание

Технические характеристики

Наименование Значение
Передаточное число 8…40
Крут. момент НxМ 2500
Габариты мм 678х243х425
Масса кг 170
Параметры Типоразмер 1Ц2У 200
Номинальные передаточные числа 8; 10; 12,5; 16; 20; 25; 31,5; 40
Ном. Крутящий момент на вых. Валу при длительной работе с постоянной нагрузкой, Нм непрерывный (Н) ПВ=100% 2500
Номинальный крутящий момент на вых. Валу при работе редуктора в повторно-кратковременных режимах, Нм тяжелый (Т) ПВ=40% 3150
средний (С) ПВ=25% 4000
легкий (Л) ПВ=15% 5000
Допустимая радиальная консольная нагрузка, приложенная в середине посадочной части вала, Н входного непрерывный (Н) ПВ=100% 2240
тяжелый (Т) ПВ=40% 2500
средний (С) ПВ=25% 2800
легкий (Л) ПВ=15% 3150
выходного непрерывный (Н) ПВ=100% 12500
тяжелый (Т) ПВ=40% 14000
средний (С) ПВ=25% 16000
легкий (Л) ПВ=15% 18000
КПД, не менее 0,97

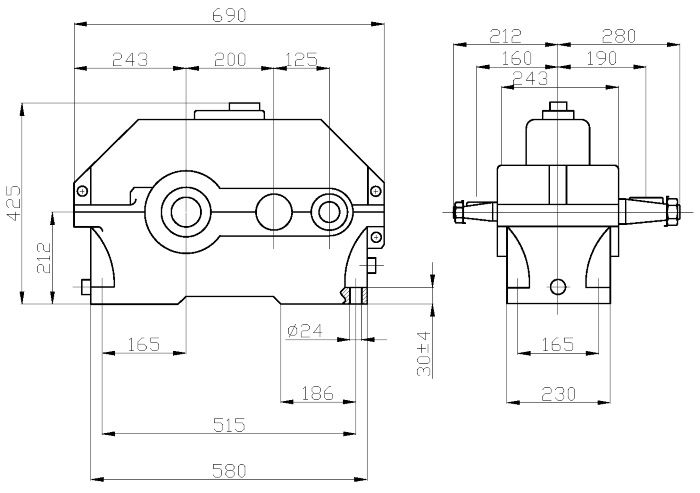

tabl-1

Тип aw 2 aw 1 L L1 1 l2 l3 H H1 A A1 d B B1 h
не более Чугун. корпус
1Ц2У-200 200 125 678 580 243 165 212 280 425 212 515 165 24 243 230 30±4

tabl-2

Тип Вал d d1 d3 d4 , не более l l1 b t
1Ц2У-200 вх 30 27,1 M20*1,5 50 80 58 5 29,1
1Ц2У-200 вых 70 64,75 M48*3,0 100 140 105 18 68,75
