Редуктор 1Ц2У-125 цилиндрический

Цену уточняйте

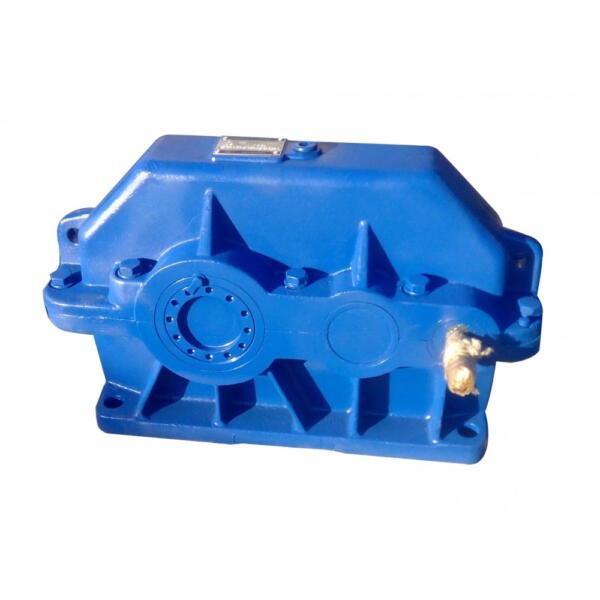

Редуктор цилиндрический двухступенчатый 1Ц2У-125 (Ц2У-125)

Редуктор общепромышленного назначения, двухступенчатый. Номинальный крутящий момент – 630 Н*м. Передаточные числа от 8 до 40.

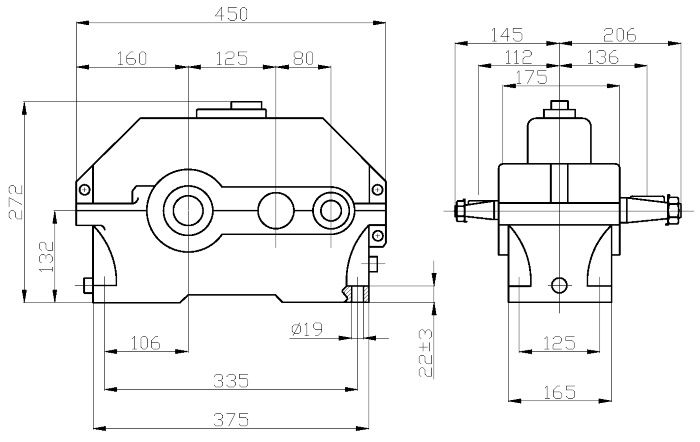

Габаритные и присоединительные размеры

Редуктор 1Ц2У-125 - чертеж

Технические характеристики редуктора 1Ц2У-125

Параметр Типоразмер
1Ц2У-160
Передаточные числа Группа 1 10; 20; 31,5; 40
Группа 2 8;12,5; 16; 25
Фактические передаточные числа Группа 1 10; 20; 31,55; 38,37
Группа 2 7,75; 12,18; 15,48; 24,36
Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н*м непрерывный (Н) ПВ=100% 630
Допускаемый крутящий момент на выходном валу при работе редуктора на повторно-кратковременных режимах, Н*м тяжелый (Т) ПВ=40% 630
средний (С) ПВ=25%
легкий (Л) ПВ=15%
Допускаемая радиальная консольная нагрузка быстроходного вала, Н непрерывный (Н) ПВ=100% 750
тяжелый (Т) ПВ=40%
средний (С) ПВ=25%
легкий (Л) ПВ=15%
Допускаемая радиальная консольная нагрузка тихоходного вала, Н непрерывный (Н) ПВ=100% 6300
тяжелый (Т) ПВ=40%
средний (С) ПВ=25%
легкий (Л) ПВ=15%
Коэффициент полезного действия, не менее, % 97
Масса редуктора, не более, кг



в чугунном корпусе 55
в алюминиевом корпусе 31,5

Концы валов редуктора 1Ц2У-125

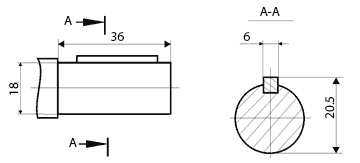

Входной цилиндрический вал

Редуктор 1Ц2У-125 входной цилиндрический вал - чертеж

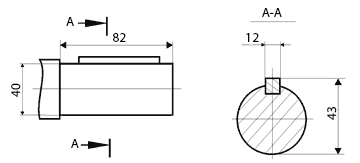

Выходной цилиндрический вал

Редуктор 1Ц2У-125 выходной цилиндрический вал - чертеж

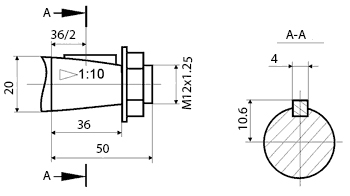

Входной конический вал

Редуктор 1Ц2У-125 входной конический вал - чертеж

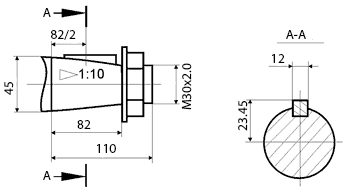

Выходной конический вал

Редуктор 1Ц2У-125 выходной конический вал - чертеж

Варианты сборки редуктора 1Ц2У-125

Редуктор 1Ц2У-125 - варианты сборки

Пример записи условного обозначения редуктора 1Ц2У-125

Редуктор 1Ц2У-125-20-12ККУ2 ТУ2-056-243-86

  • 1Ц2У — редуктор цилиндрический двухступенчатый
  • 125 — межосевое расстояние, мм
  • 20 — номинальное передаточное число
  • 12 — вариант сборки
  • К — конический конец тихоходного вала
  • К – Конический конец быстроходного вала
  • У — климатическое исполнение
  • 2 — категория размещения
