Цилиндрический двухступенчатый редуктор с зацеплением Новикова. Номинальный крутящий момент 100 000 Н*м. Передаточные числа от 8 до 5.

Артикул: Ц2Н-710 Категории: ,

Редуктор Ц2Н-710 цилиндрический двухступенчатый горизонтальный с зацеплением Новикова

Номинальный крутящий момент 100 000 Н*м. Передаточные числа от 8 до 5.

Технические характеристики редуктора

Типоразмер Ц2Н-710
Номинальное передаточное число 8,0 9,0 10,0 11,2 12,5 14,0 16,0 18,0 20,0 22,4 25,0 28,0 31,5 35,5 40,0 45,0 50,0
Номинальный крутящий момент на тихоходном валу (Т), кН*м 100
Номинальная частота вращения быстроходного вала, об/с (об/мин) 12,5 (750) 16,6 (1000) 20,83 (1250) 25 (1500)
Номинальная радиальная консольная нагрузка в середине конца выходного вала, кН быстроходный 13,0 12,0 10,0 9,0 8,0 7,1 6,3 5,8
тихо­ходный цилиндр. конец 79
конец — зубч. муфта 98

Масса редуктора: 4920 кг

Габаритные и присоединительные размеры

Редуктор Ц2Н-630 - чертеж

ТИП AWT AWБ L L1 L2 L3 L4 L5 L6 B B1 B2 H H1 H2 d n
U 8-28 U 31,5-50
Ц2Н-710 710 450 2250 2250 2010 1060 667 660 620 870 780 600 740 1400 710 600 52 6

Концы валов редуктора Ц2Н-710

Редуктор Ц2Н-630 цилиндрические валы - чертеж

Быстроходный вал

d l b t
U 8 — 28 125 210 32 69.5
U 31.5 — 50 100 170 28 56

Тихоходный вал

d l b t
250 410 56 137

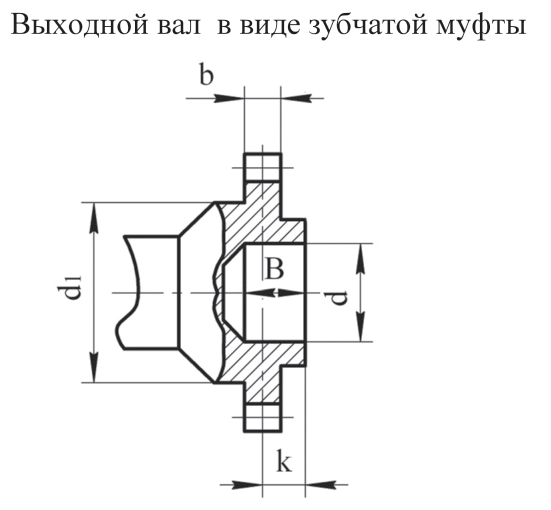

Выходной вал в виде зубчатой муфты

Редуктор Ц2Н-630 выходной вал муфта - чертеж

тип d d1 k B m z
Ц2Н-710 200 240 60 90 10 40

Выходной вал для подключения приборов и автоматики

Редуктор Ц2Н-630 выходной вал для приборов - чертеж

тип d d1 L
Ц2Н-710 260 75 410

Редуктор Ц2Н-710 — пример обозначения и варианты сборки

Редуктор Ц2Н-500 - обозначение
