Редуктор Ц3ВК-125 (В-125) крановый

Цену уточняйте

Цилиндрический трехступенчатый вертикальный крановый редуктор. Передаточные числа 10 — 50. Допустимый крутящий момент на выходном валу 344 — 1250 Н*м.

Артикул: Ц3ВК-125 (В-125) Категории: ,

Цилиндрический трехступенчатый вертикальный крановый редуктор Ц3ВК-125 (В-125), Ц3ВК-125Ф (В-125Ф), Ц3ВКФ-125 (ВФ-125)

Передаточные числа 10 — 50. Допустимый крутящий момент на выходном валу 344 — 1250 Н*м.

Технические характеристики редуктора Ц3ВК-125 (В-125), Ц3ВК-125Ф (В-125Ф), Ц3ВКФ-125 (ВФ-125)

Передаточное число Номинальный крутящий момент на выходном валу при частоте вращения входного вала 1000 об/мин, Н*м КПД Масса, кг
Номин. Фактич.
min mаx
10; 12,5 10,18; 12,66 344 875 0,94 79
16 15,98 375 875
20; 25 20,62; 25,54 375 1000
31,5; 40 32,57; 39,2 406 1125
50 48,88 406 1250

Габаритные и присоединительные размеры редуктора

Вариант без фланца

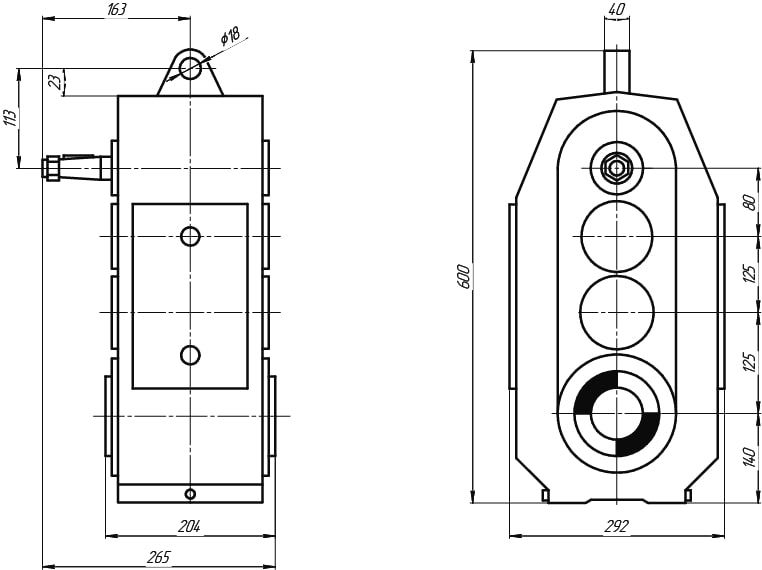

Редуктор Ц3ВК-125 без фланца- чертеж

Вариант с фланцем

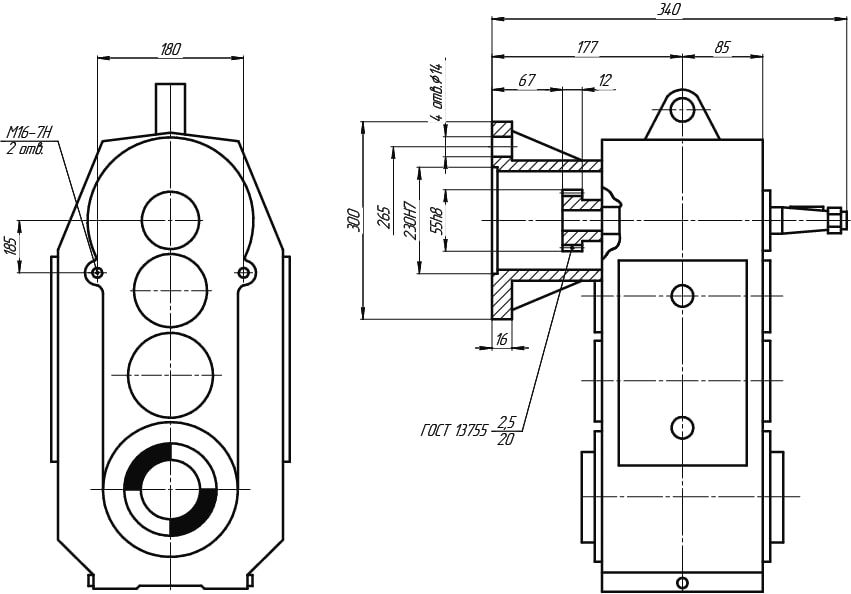

Редуктор Ц3ВК-125 с фланцем- чертеж

Концы входного и выходного вала Ц3ВК-125 (В-125), Ц3ВК-125Ф (В-125Ф), Ц3ВКФ-125 (ВФ-125)

Исполнение входного вала (конический)

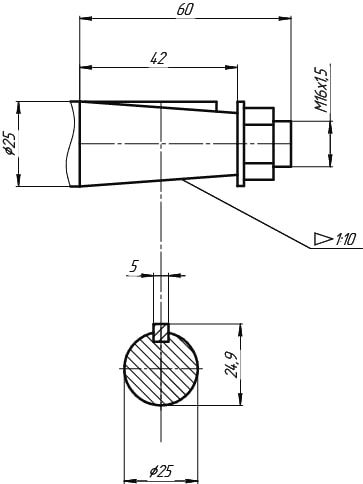

Редуктор Ц3ВК-125 входной конический вал - чертеж

Исполнение выходного вала (полый шлицевой)

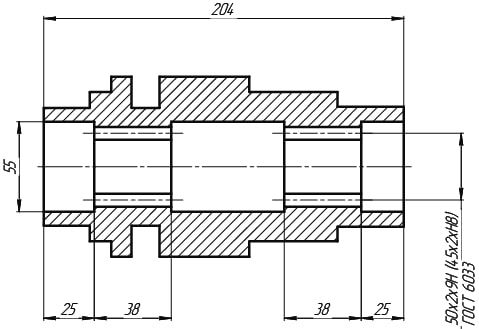

Редуктор Ц3ВК-125 выходной полый шлицевой вал - чертеж



Исполнение выходного вала (полый шпоночный)

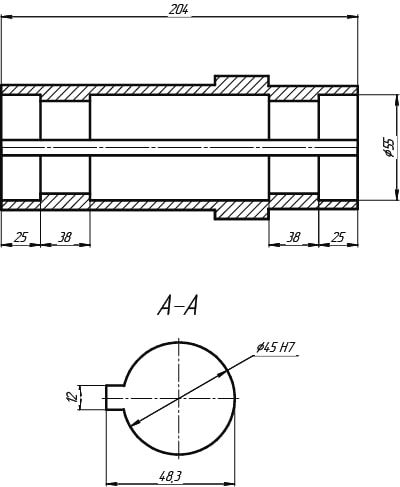

Редуктор Ц3ВК-125 выходной полый шпоночный вал - чертеж



Варианты сборки редуктора

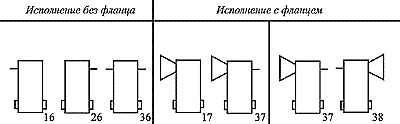

Редуктор - варианты сборки 16-38

Пример условного обозначения редуктора

Редуктор В(Ц3ВК)-125ф-40-16Пшл-У3, где

  • В(Ц3ВК) — тип цилиндрический трёхступенчатый вертикальный крановый редуктор
  • 125 — межосевое расстояние тихоходной ступени, мм
  • ф — фланцевый
  • 40 — передаточное число редуктора
  • 16Пшл — схема сборки (Пшл- полый шлицевой вал,  Пшп- полый вал со шпоночным пазом)
  • У3 — климатическое исполнение и категория размещения по ГОСТ 15150-69
