Редуктор 1Ц2У-100

Содержание

Технические характеристики редуктора 1Ц2У-100

tabl-1

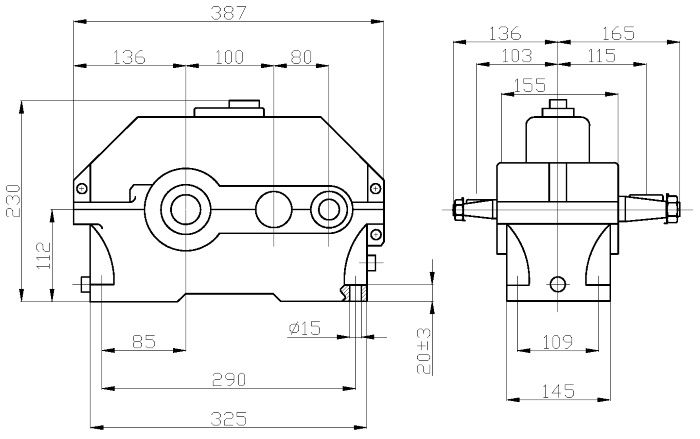

Тип	aw₂	aw₁	L	L₁	1		l₂	l₃	H	H₁	A	A₁	d	B	B₁	h
Тип	aw₂	aw₁	не более				l₂	l₃	H	H₁	A	A₁	d	B	B₁	Алюмин. корпус
1Ц2У-100	100	80	390	325	136	85	136	165	230	112	290	109	15	155	145	20±3

tabl-2

Тип	Вал	d	d₁	d₃	d₄, не более	l	l₁	b	t

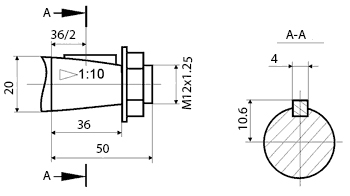

1Ц2У-100	вх	20	18,2	M12*1,25	40	50	36	4	19,7

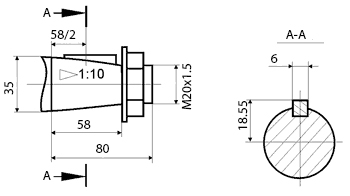

1Ц2У-100	вых	35	32,10	M20*1,5	50	80	58	6	34,6

Редуктор Ц2У - пример обозначения и варианты сборки
