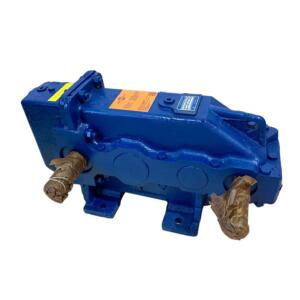

Редуктор ВКУ-765

Редуктор ВКУ-765

Цену уточняйте

Редуктор ВКУ-765 вертикальный крановый трехступенчатый, межосевое расстояние 765 мм, масса 820 кг

Артикул: ВКУ-765 Категории: ,

Редуктор ВКУ-765 цилиндрический трехступенчатый вертикальный с эвольвентными зубчатыми передачами, предназначен для работы в повторно-кратковременных режимах.

Технические характеристики редуктора ВКУ-765

Наименование Значение
Передаточные числа 18; 20; 22,4; 25; 28; 31,5; 35,5; 40; 45; 50; 56; 63; 71; 80; 90; 100; 112; 125; 140
Частота вращения входного вала 1500
Номинальный крутящий момент на выходном валу, Н*м до 14900
Масса (вес) редуктора, кг 820

Габаритные и присоединительные размеры редуктора ВКУ-765

Редуктор ВКУ-765 - габаритные размеры

Редуктор Аб Ап Ат В В1 Н Н1 H2 L L1 L2 L3 L4 L5 L6
ВКУ-765 200 250 315 435 445 675 290 1220 284 370 440 110 440 385

Размеры и диаметр входного и выходного вала ВКУ-765

Редуктор ВКУ-765 - входной и выходной вал

Редуктор d d1 l l1 b t d3 l2 b1 t1
ВКУ-765 50 М36*3 110 85 12 26 125 165 32 136

Варианты сборки редуктора ВКУ-765

Варианты сборки редуктора ВКУ-765

Пример условного обозначения редуктора

ВКУ-765-25-11-У2, ВКУ-765-40-12-У2
Где: ВКУ — тип редуктора;
765 — суммарное межосевое расстояние;
25, 40 — передаточное число;
11 и 12 — вариант исполнения сборки;
У2 — климатическое исполнение.
