Редуктор В-100

Редуктор Ц3ВК-100 (В-100) крановый

Цену уточняйте

Цилиндрический трехступенчатый вертикальный крановый редуктор. Передаточные числа 10 — 40. Допустимый крутящий момент на выходном валу 172 — 563 Н*м.

Артикул: Ц3ВК-100 (В-100) Категории: ,

Цилиндрический трехступенчатый вертикальный крановый редуктор Ц3ВК-100 (В-100), Ц3ВК-100Ф (В-100Ф), Ц3ВКФ-100 (ВФ-100)

Передаточные числа 10 — 40. Допустимый крутящий момент на выходном валу 172 — 563 Н*м.

Технические характеристики редуктора Ц3ВК-100 (В-100), Ц3ВК-100Ф (В-100Ф), Ц3ВКФ-100 (ВФ-100)

Передаточное число Номинальный крутящий момент на выходном валу при частоте вращения входного вала 1000 об/мин, Н*м КПД Масса, кг
Номин. Фактич. min mаx
10; 12,5 10; 12,45 172 438 0,94 52
16 15,71 188 438
20; 25 20,28; 25,11 188 500
31,5; 40 32,02; 38,54 203 563

Габаритные и присоединительные размеры редуктора

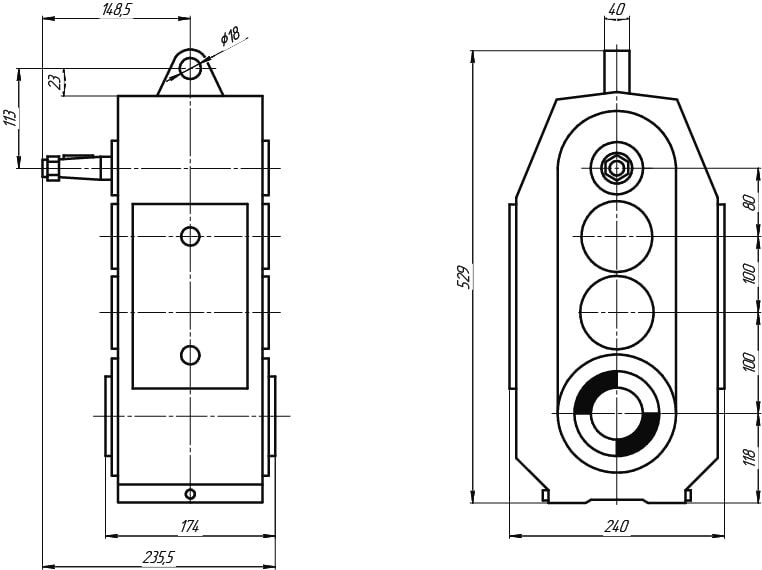

Вариант без фланца

Редуктор Ц3ВК-100 без фланца- чертеж

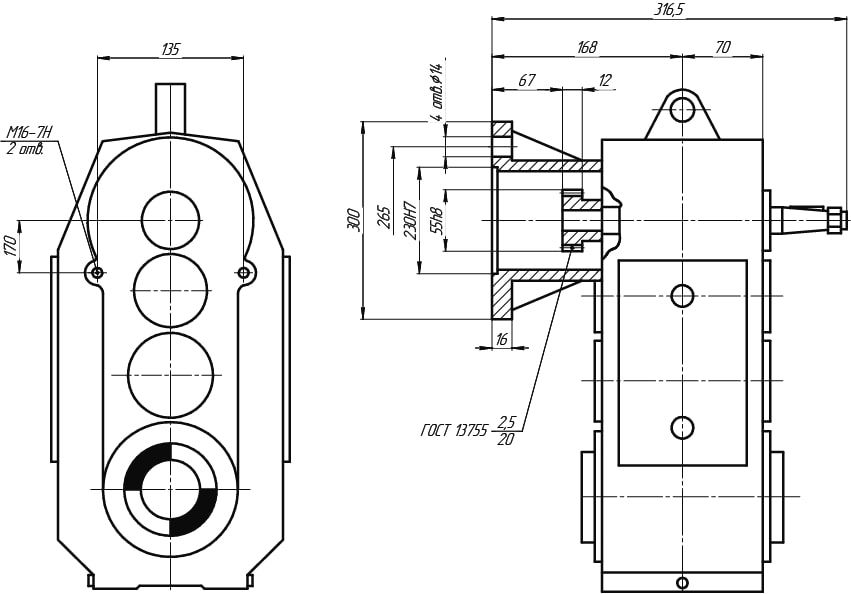

Вариант с фланцем

Редуктор Ц3ВК-100 с фланцем- чертеж

Концы входного и выходного вала Ц3ВК-100 (В-100), Ц3ВК-100Ф (В-100Ф), Ц3ВКФ-100 (ВФ-100)

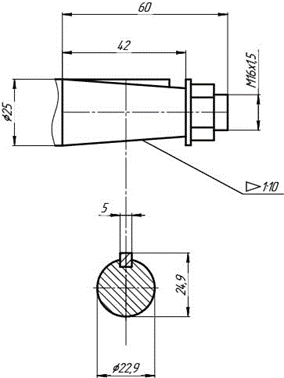

Исполнение входного вала (конический)

Редуктор Ц3ВК-100 входной конический вал - чертеж

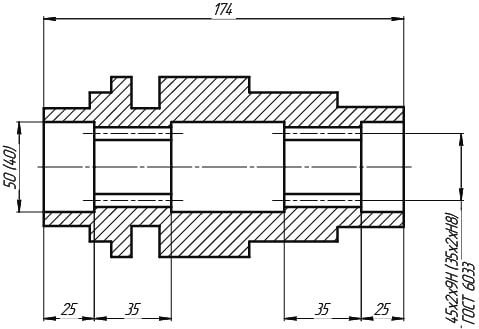

Исполнение выходного вала (полый шлицевой)

Редуктор Ц3ВК-100 выходной полый шлицевой вал - чертеж

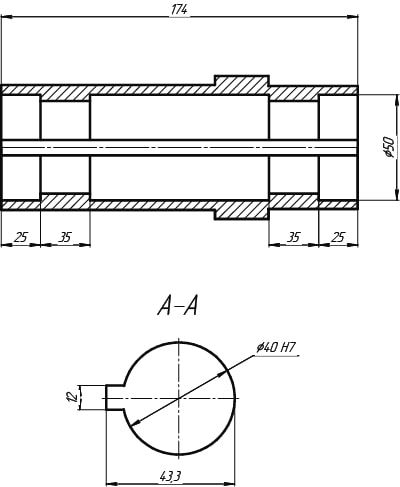

Исполнение выходного вала (полый шпоночный)

Редуктор Ц3ВК-100 выходной полый шпоночный вал - чертеж

Варианты сборки редуктора

Редуктор - варианты сборки 16-38

Пример условного обозначения редуктора

Редуктор В(Ц3ВК)-100ф-40-16Пшл-У3, где

  • В(Ц3ВК) — тип цилиндрический трёхступенчатый вертикальный крановый редуктор
  • 100 — межосевое расстояние тихоходной ступени, мм
  • ф — фланцевый
  • 40 — передаточное число редуктора
  • 16Пшл — схема сборки (Пшл- полый шлицевой вал,  Пшп- полый вал со шпоночным пазом)
  • У3 — климатическое исполнение и категория размещения по ГОСТ 15150-69
