Редуктор ЦТНД

Редуктор ЦТНД-500 цилиндрический

Цену уточняйте

Вертикальный цилиндрический трехступенчатый редуктор с зацеплением Новикова. Номинальные передаточные отношения 63 — 160. Номинальный крутящий момент 28 500 Н*м

Артикул: ЦТНД-500 Категории: , Метка:

Вертикальный цилиндрический трехступенчатый редуктор с зацеплением Новикова ЦТНД-500

Номинальные передаточные отношения 63 — 160. Номинальный крутящий момент 28 500 Н*м

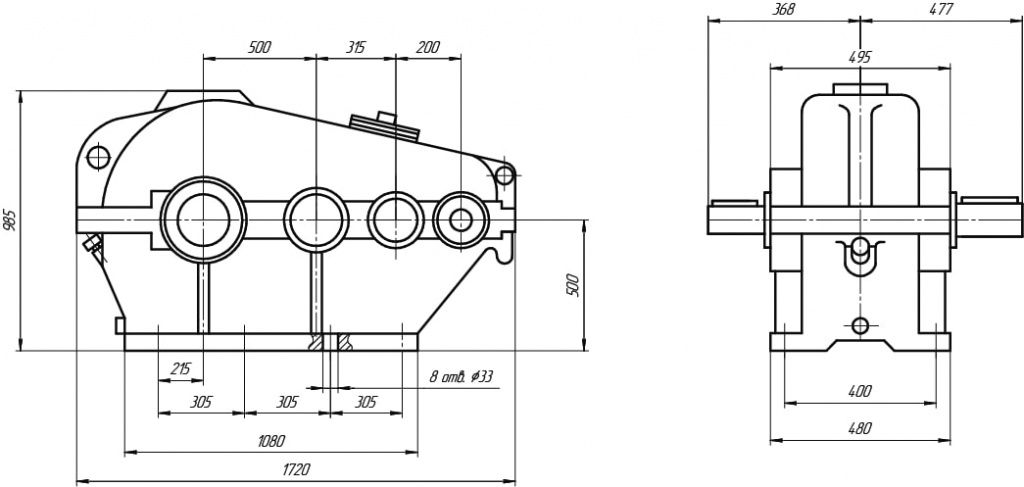

Габаритные и присоединительные размеры

Редуктор ЦТНД-500 - чертеж



Технические характеристики редуктора ЦТНД-500

Типоразмер ЦТНД-500
Номинальное передаточное отношение, i 63, 80, 100, 125, 160
Номинальный крутящий момент на тихоходном валу, Т, Н*м 28 500
Номинальная частота вращения быстроходного вала, с-1 (об/мин) 12,5 (750); 16,6 (1000); 25 (1500)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца тихоходного вала, Н 42 200
Масса, кг 1 480
Ориентировочный объем масла, л 75

Концы валов редуктора ЦТНД-500

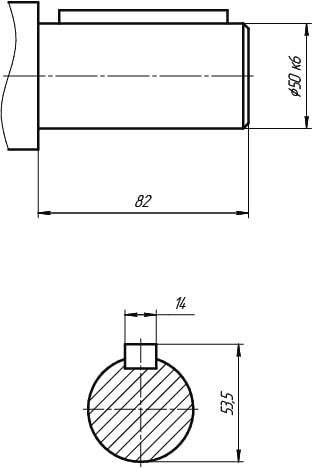

Входной цилиндрический вал

Редуктор ЦТНД-500 входной цилиндрический вал - чертеж

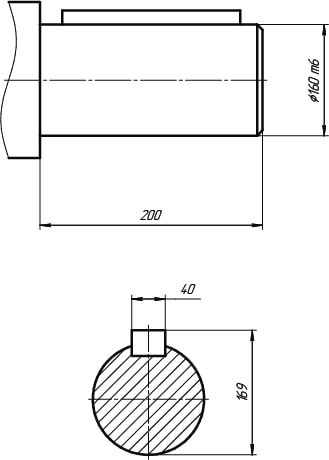

Выходной цилиндрический вал

Редуктор ЦТНД-500 выходной цилиндрический вал - чертеж



Редуктор ЦТНД-500 — пример обозначения и варианты сборки

Редуктор ЦТНД-500 обозначение



  1. Модель редуктора, число ступеней-3.
  2. Габарит редуктора. (Н- зацепление Новикова)
  3. Передаточное число
  4. Вариант сборки

Варианты сборки

Редуктор - варианты сборки 11-32
