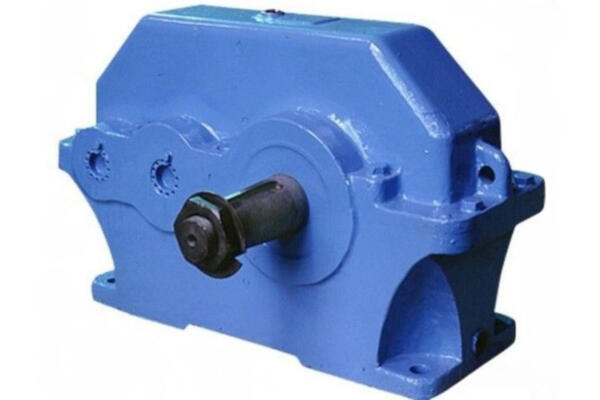

Редуктор 5Ц2

Редуктор 5Ц2-125 цилиндрический

Цену уточняйте

Редуктор цилиндрический двухступенчатый горизонтальный с твердыми шлифованными зубчатыми парами эвольвентного типа. Номинальные передаточные числа 6,3 — 25. Допустимый крутящий момент при среднем режиме работы 2400 — 3000 Н*м

Артикул: 5Ц2-125 Категории: ,

Редуктор цилиндрический двухступенчатый горизонтальный с твердыми шлифованными зубчатыми парами эвольвентного типа 5Ц2-125

Номинальные передаточные числа 6,3 — 25. Допустимый крутящий момент при среднем режиме работы 2400 — 3000 Н*м

Технические характеристики редуктора 5Ц2-125

Типоразмер редуктора 5Ц2-125
Номинальное передаточное отношение, i 6,3 8,0 10,0 12,5 16,0 20,0 25,0
Номинальный крутящий момент на тихоходном валу, Т, Н*м режим работы Непрерыв.(Н), ПВ100% 1300 1400 1600 2000
Тяжелый (Т), ПВ 40% 2000 2400
Средний (С), ПВ 25% 3000 2400
Легкий (Л), ПВ 15% 3000 3800 3100
Номинальная частота вращения быстроходного вала, с-1 (об/мин) 25 (1500)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н быстроходного 1100 1000 800
тихоходного 9000 9350 10000 11200
Масса, кг 91
Ориентировочный объем масла, л 5

Примечание: Редуктор 5Ц2-125 с передаточным отношением 25,0 с полым тихоходным валом
не изготавливается.

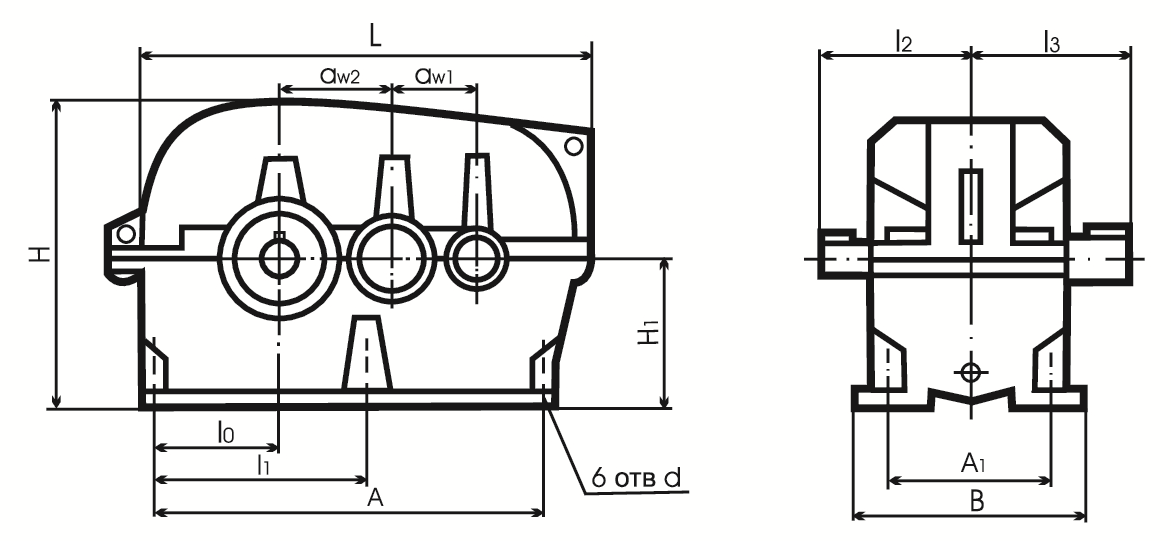

Габаритные и присоединительные размеры

Редуктор 5Ц2 - чертеж

aw1 aw2 L l0 l1 l2 l3 A A1 B H H1 d
100 125 525 100  — 170 235 365 205 255 310 132 18

Концы валов редуктора 5Ц2-125

Конический конец тихоходного и быстроходного валов

Редуктор 2Ц3-125Н конические валы - чертеж

d d1 l l1 b L t
быстроходного вала
28 25,9 60 42 5 188 27,9
тихоходного вала
65 61.5 140 105 16 270 65,5

Конец тихоходного вала для подключения автоматики

Редуктор 2Ц3-125Н вал автоматика - чертеж

d1 d2 d3 d4 l
65h10 24h8 14 M6-7H 5

Тихоходный полый вал со шпоночным пазом

Редуктор 2Ц3-125Н полый вал - чертеж

L l2 l3 d d1H7 bjs9 t
245 40 20 60 55 16 59,3

Выходной вал в виде зубчатой муфты

Редуктор 2Ц2-100Н выходной муфтовый вал - чертеж

m z D d d1 B b k L
4 40 168 72F8 85 38 20 19 166

Редуктор 5Ц2-125 — пример обозначения и варианты сборки

5Ц2-125-10-12 КвхЦвых С-У1

  • редуктор этапа модернизации (5)
  • цилиндрический (Ц)
  • двухступенчатый (2)
  • с межосевым расстоянием тихоходной ступени 125 мм
  • номинальным передаточным отношением 10
  • вариантом сборки 12
  • коническим концом быстроходного вала (Квх)
  • цилиндрическим концом тихоходного вала (Цвых)
  • коллектором для струйной смазки (С)
  • климатическим исполнением У
  • категорией размещения 1

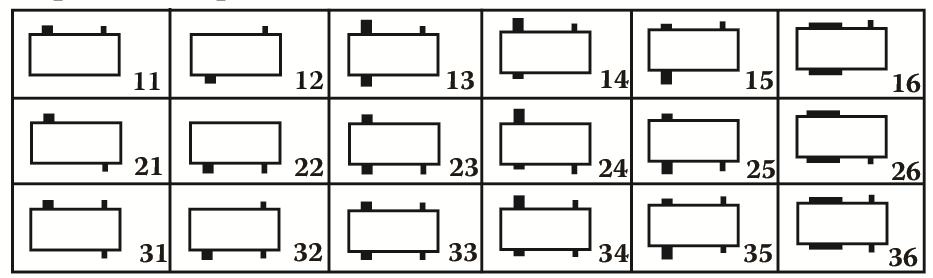

Редуктор - варианты сборки 11-36
