Редуктор 5Ч2-80/40 червячный

Редуктор червячный двухступенчатый 5Ч2-80/40

Технические характеристики

Габаритные и присоединительные размеры

Вариант сборки 52 (51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 1



Вариант сборки 56 (возможны все варианты сборок), вариант крепления 3ф (4ф), вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 1

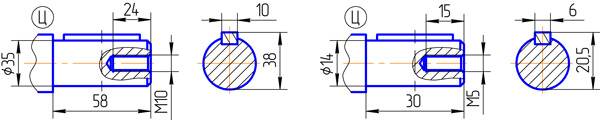

*Ц — обозначения при заказе



Пример записи условного обозначения редуктора 5Ч2-80/40

1. Порядковый номер разработки конструкции.
2. Редуктор червячный
3. Двухступенчатый
4. Межосевое расстояние тихоходной/быстроходной ступени, мм.
5. Передаточное отношение.
6. Вариант сборки тихоходной 2-ой ступени по ГОСТ 20373, а при варианте сборки 56 со шпон. пазом — 56 Шп
7. Вариант крепления редуктора, а при варианте крепления опорным фланцем 3Ф,4Ф
8. Вариант расположения червячной пары тихоходной 2-ой ступени
9. Вариант расположения червячной пары быстроходной 1-ой ступени
10. Вариант исполнения конца тихоходного вала (где: К — конический с внутренней резьбой, К1 — конический с наружной резьбой по ГОСТ 12081, Ц — цилиндрический по ГОСТ 12080).
11. Категория точности передачи редуктора.
12. Номинальное напряжение сети переменного тока
13. Климатическое исполнение и категория размещения редуктора по ГОСТ 15150

В — исполнение с вентилятором для редукторов 5МЧ2-125/80, 1МЧ2-160/80 (по спец. заказу)

Индекс «С» в обозначении концов валов, фланцев, полых валов обозначает спец. исполнение по заказу потребителя

Варианты сборки редуктора 5Ч2-80/40

Рассматривать при расположении червячной пары тихоходной ступени — червяк под колесом.

Варианты крепления редуктора 5Ч2-80/40

Варианты расположения червячной пары 2 ступени (тихоходной)

о — отдушина, с — сливная пробка, к — контрольная пробка

Варианты расположения червячной пары 1 ступени (быстроходной)
