Редуктор червячный двухступенчатый 1Ч2-160/100

Технические характеристики

Передаточное число номинальное 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000
Частота вращения входного вала, об/мин 1500
Номинальный крутящий момент на выходном валу, Н*м 2250 3050 2600 2675 2730 2750 3100 3125 3260 3260 3450 3500 3600 3125 3210 3210 2100
Подводимая расчетная мощность, кВт 4,2 4,36 2,94 2,22 1,68 1,8 1,5 1,33 1,27 0,94 0,94 0,71 0,75 0,43 0,48 0,33 0,25
КПД, % 84 83 81 80 80 76 74 73 71 68 65 63 61 58 52 50 48
Допустимая радиальная нагрузка, Н



 Вх. вал 650
Вых. вал 15800
Уровень шума, дБА 83
Масса, не более, кг 164

Габаритные и присоединительные размеры

Вариант сборки 52 (51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 5

Редуктор 1Ч2-160/100, сборка 52 - чертеж



Вариант сборки 51 (возможны все варианты сборок), вариант крепления 3, вариант расположения червячной пары 2 ступени (тихоходной) 4, вариант расположения червячной пары 1 ступени (быстроходной) 4

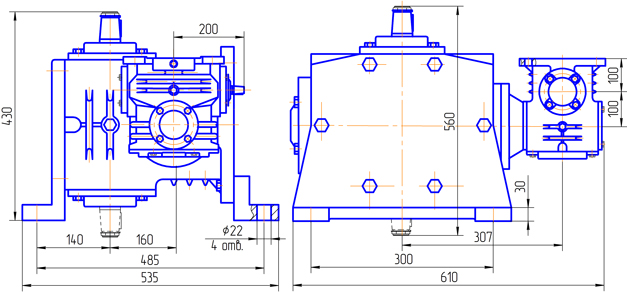

Редуктор 1Ч2-160/100, сборка 51 - чертеж





Вариант исполнения конца тихоходного вала



Редуктор 1Ч2-160/100, тихоходный вал - чертеж

Вариант исполнения конца быстроходного вала

Редуктор 1Ч2-160/100, быстроходный вал - чертеж

*К, Ц — обозначения при заказе

Вариант сборки 56
(по согласованию с заказчиком слева)

Вариант сборки 56Шп
(по согласованию с заказчиком справа)

Редуктор 1Ч2-160/100, сборка 56 - чертеж



Пример записи условного обозначения редуктора 1Ч2-160/100

Редуктор 1Ч2-63А/32 пример обозначения

  1. Порядковый номер разработки конструкции.
  2. Редуктор червячный
  3. Двухступенчатый
  4. Межосевое расстояние тихоходной/быстроходной ступени, мм.
  5. Передаточное отношение.
  6. Вариант сборки тихоходной 2-ой ступени по ГОСТ 20373, а при варианте сборки 56 со шпон. пазом — 56 Шп
  7. Вариант крепления редуктора, а при варианте крепления опорным фланцем 3Ф,4Ф
  8. Вариант расположения червячной пары тихоходной 2-ой ступени
  9. Вариант расположения червячной пары быстроходной 1-ой ступени
  10. Вариант исполнения конца тихоходного вала (где: К — конический с внутренней резьбой, К1 — конический с наружной резьбой по ГОСТ 12081, Ц — цилиндрический по ГОСТ 12080).
  11. Категория точности передачи редуктора.
  12. Номинальное напряжение сети переменного тока
  13. Климатическое исполнение и категория размещения редуктора по ГОСТ 15150

В — исполнение с вентилятором для редукторов 5МЧ2-125/80, 1МЧ2-160/80 (по спец. заказу)

Индекс «С» в обозначении концов валов, фланцев, полых валов обозначает спец. исполнение по заказу потребителя

Варианты сборки редуктора 1Ч2-160/100

Рассматривать при расположении червячной пары тихоходной ступени — червяк под колесом.

Редуктор 1Ч2-63А/40 варианты сборки

Варианты крепления редуктора 1Ч2-160/100

Редуктор 1Ч2-63А/40 варианты крепления

Варианты расположения червячной пары 2 ступени (тихоходной)

Редуктор 1Ч2-63А/40 червячная пара второй ступени

о — отдушина, с — сливная пробка, к — контрольная пробка

Варианты расположения червячной пары 1 ступени (быстроходной)

Редуктор 1Ч2-63А/40 червячная пара первой ступени
