Редуктор 2Ц2

Редуктор 2Ц2-250Н цилиндрический

Цену уточняйте

Цилиндрический двухступенчатый редуктор с зацеплением Новикова. Передаточные отношения 6,3 — 31,5. Номинальный крутящий момент 7000 — 7500 Н*м

Артикул: 2Ц2-250Н Категории: , Метка:

Цилиндрический двухступенчатый редуктор с зацеплением Новикова 2Ц2-250Н

Передаточные отношения 6,3 — 31,5. Номинальный крутящий момент 7000 — 7500 Н*м

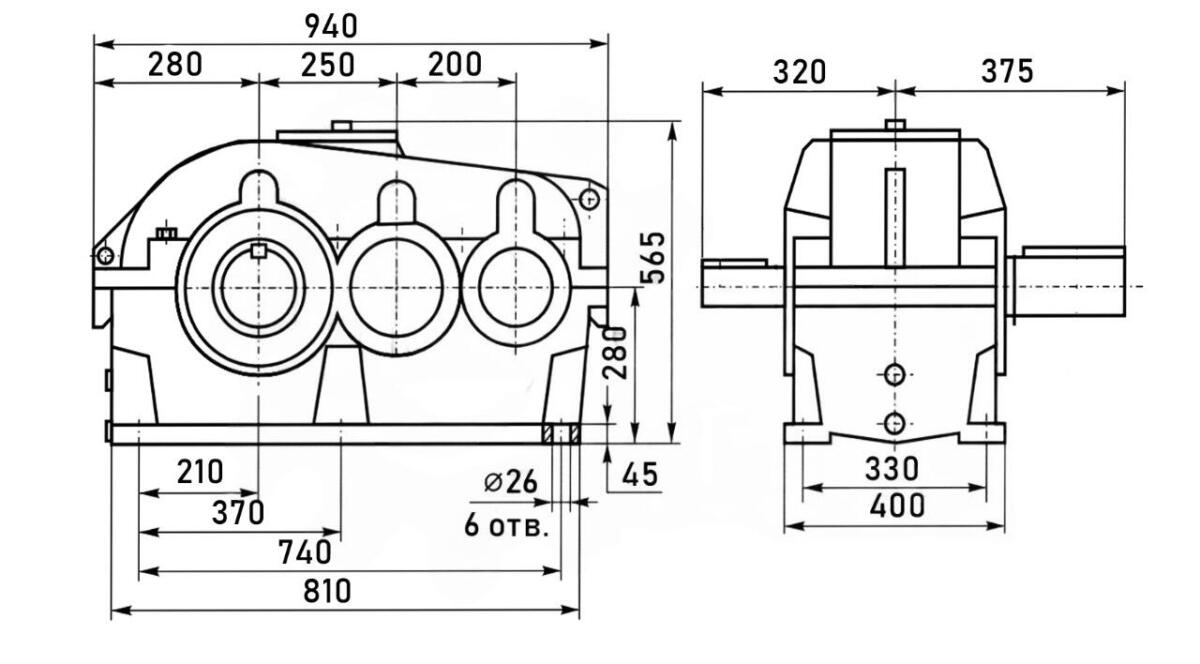

Редуктор 2Ц2-250Н - чертеж

Технические характеристики редуктора 2Ц2-250Н

Типоразмер редуктора 2Ц2-250Н
Номинальное передаточное отношение, i 6,3 8,0 10,0 12,5 16,0 20,0 25,0 31,5
Номинальный крутящий момент на тихоходном валу, Т, Н*м 7000 7500
Номинальная частота вращения быстроходного вала, с-1 (об/мин) 25 (1500)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности выходного конца вала, Н



 быстроходного 3200 2500 2000
тихоходного 21600
Масса, кг 585
Ориентировочный объем масла, л 27,5

Примечание: Редуктор 2Ц2-250Н с передаточными отношениями 25,0 и 31,5 с полым тихоходным валом не изготавливается.

Концы валов редуктора 2Ц2-250Н

Размеры цилиндрических валов редуктора 2Ц2-250Н

Редуктор 2Ц2-250Н цилиндрические валы - чертеж

Модель i d t b l
входного вала
2Ц2-250Н 6,3-31,5 60k6 66 18 105
выходного вала
2Ц2-250Н 125m6 136,0 32 165

Размеры конических концов валов редуктора 2Ц2-250Н

Редуктор 2Ц2-250Н конические валы - чертеж

Модель d d1 l l1 b L t
Входного вала
2Ц2-250Н 60k6 54,75 140 105 16 355 58,75
Выходного вала
2Ц2-250Н 125m6 116,75 210 165 28 420 122,75

Размеры конца тихоходного вала редуктора 2Ц2-250Н в виде зубчатой полумуфты

Редуктор 2Ц2-250Н выходной муфтовый вал - чертеж

Модель m z D d d1 B b k L
2Ц2-250Н 8 40 336 150F8 180 65 40 35 275

Тихоходный полый вал редуктора 2Ц2-250Н со шпоночным пазом

Редуктор 2Ц2-250Н полый вал - чертеж

Тип L l1 l2 l3 d d1H7 bjs9 t
2Ц2-250Н 420 210 70 35 130 125 32 132,4

Конец тихоходного вала редуктора 2Ц2-250Н для подключения автоматики

Редуктор 2Ц2-250Н валы автоматика - чертеж

Тип d1 d2 d3 d4 l
2Ц2-250Н 130h10 75h8 55 М8 5

Редуктор 2Ц2-250Н — пример обозначения и варианты сборки

Редуктор 2Ц2-250Н - варианты сборки и обозначение
