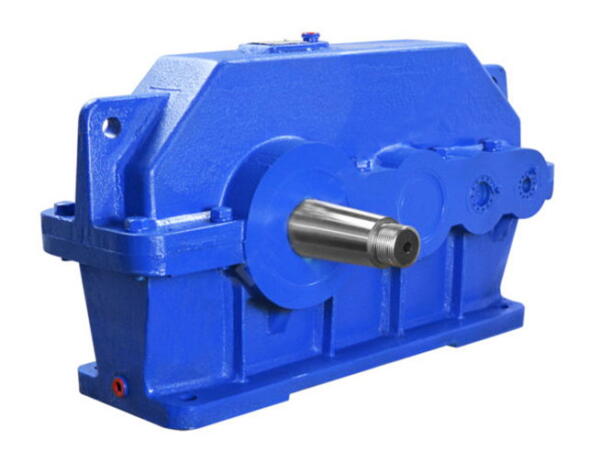

Редуктор 1Ц3У-250 цилиндрический

Цену уточняйте

Редуктор цилиндрический трехступенчатый. Возможные передаточные числа 31,5 — 200. Номинальный крутящий момент — 6300 Н*м

Редуктор цилиндрический трехступенчатый 1Ц3У-250 (Ц3У-250)

Возможные передаточные числа 31,5 — 200. Номинальный крутящий момент — 6300 Н*м

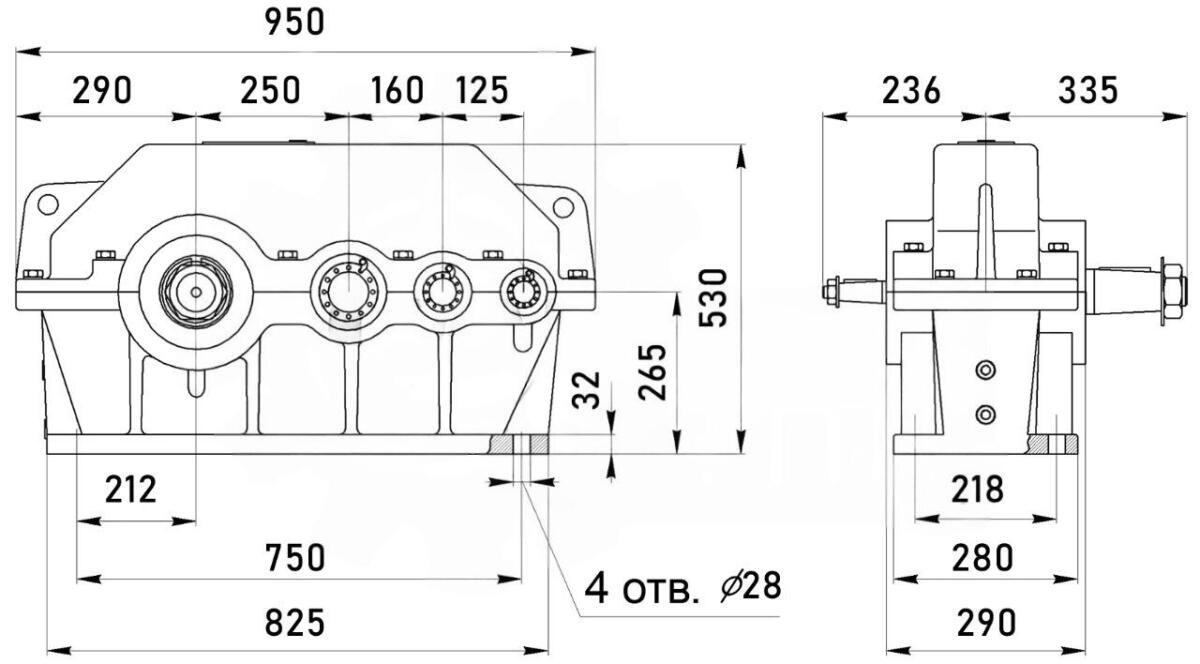

Габаритные и присоединительные размеры

Редуктор 1Ц3У-250 - чертеж

Технические характеристики редуктора 1Ц3У-250

Параметр



тип редуктора
1ЦЗУ-250
Передаточные числа 31,5; 40; 45; 50; 56; 63; 80; 100; 125; 160; 200
Номинальный крутящий момент на выходном валу при длительной работе с постоянной нагрузкой, Н*м непрерывный (Н) ПВ=100% 5000
Номинальный крутящий момент на выходном валу при работе редуктора в повторно-кратковренных режимах, H*м













номинальный крутящий момент тяжелый (Т) ПВ=40% 6300
средний (С) ПВ=25% 8000
легкий (Л) ПВ=15% 10000
Допускаемая радиальная консольная нагрузка, приложенная в середине посадочной части, Н















Входного вала Fвх







непрерывный (Н) ПВ=100% 2240
тяжелый (Т) ПВ=40% 2500
средний (С) ПВ=25% 2800
легкий (Л) ПВ=15% 3150
Выходного вала Fвых







непрерывный (Н) ПВ=100% 18000
тяжелый (Т) ПВ=40% 20000
средний (С) ПВ=25% 22400
легкий (Л) ПВ=15% 25000
КПД, не менее 0,96
Масса редуктора, кг, не более 335

Концы валов редуктора 1Ц3У-250

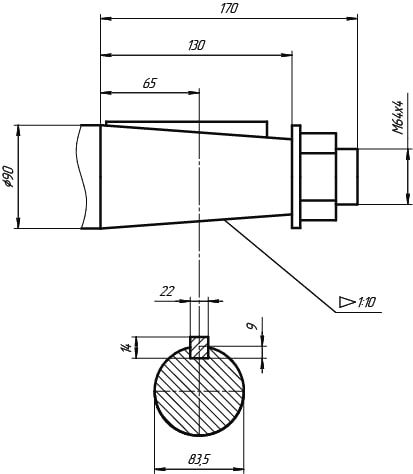

Тихоходный конический вал

Редуктор 1Ц3У-250 тихоходный конический вал - чертеж

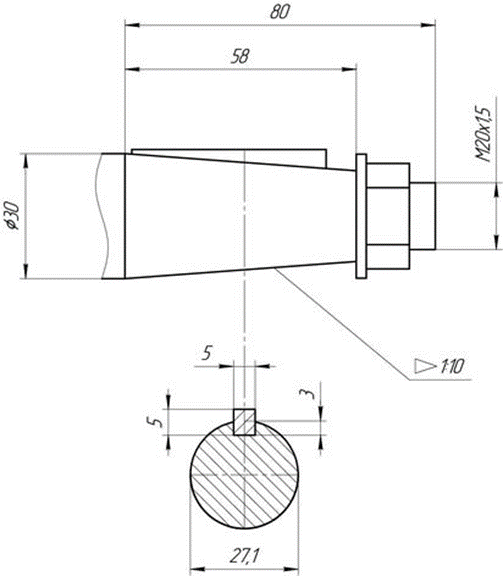

Быстроходный конический вал

Редуктор 1Ц3У-250 быстроходный конический вал - чертеж

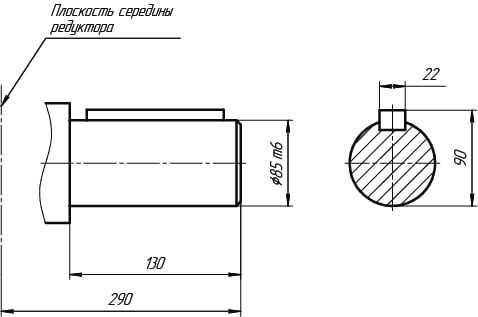

Тихоходный цилиндрический вал

Редуктор 1Ц3У-250 тихоходный цилиндрический вал - чертеж

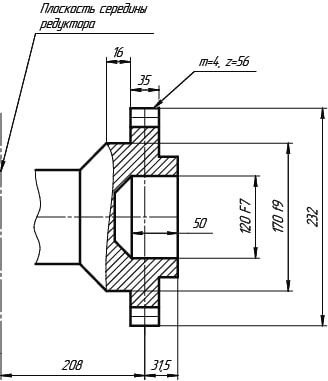

Выходной вал в виде зубчатой муфты

Редуктор 1Ц3У-250 выходной муфтовый вал - чертеж

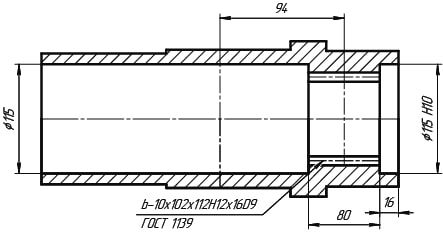

Полый тихоходный вал

Редуктор 1Ц3У-250 полый тихоходный вал - чертеж

Редуктор 1Ц3У-250 — пример обозначения и варианты сборки

Редуктор 1Ц3У-250 обозначение

  1. Модель редуктора
  2. Габарит редуктора
  3. Передаточное число
  4. Вариант сборки
  5. Конец выходного вала (Ц — цилиндрический выходной вал, К — конический выходной вал, М- выходной вал в виде части зубчатой муфты)

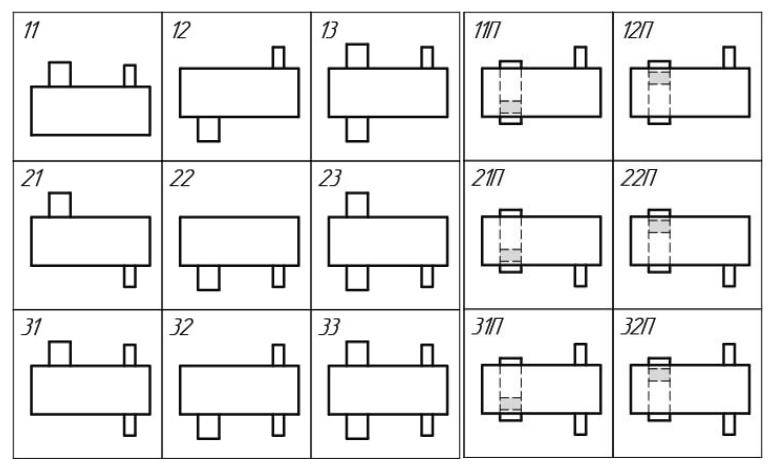

Редуктор - варианты сборки 11-33-11П-32П
