Пружины ОСТ 24.125.109-01

Категория:

Пружины винтовые цилиндрические для подвесок и опор трубопроводов ТЭС и АЭС

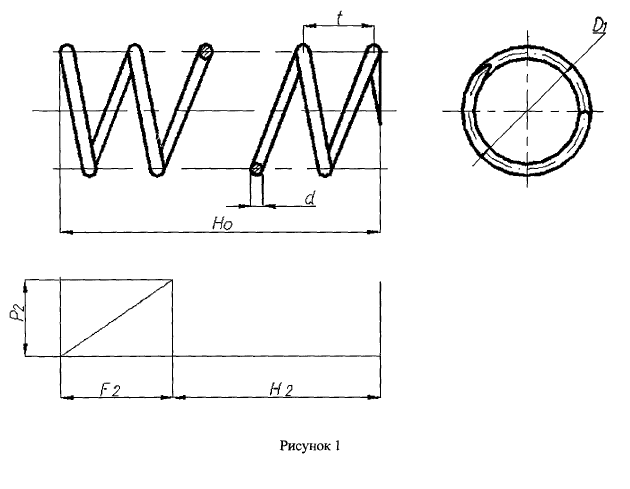

По данному стандарту изготавливаются винтовые цилиндрические пружины сжатия для пружинных подвесок и опор трубопроводов ТЭС и АЭС с максимальными нагрузками от 1,26 кН (128 кгс) до 58,45кН (5690 кгс) при деформациях 70 и 140 мм, предназначены для работы при температуре окружающей среды от минус 40 °С до плюс 120 °С.

Характеристики пружин на рабочую деформацию 70 мм

Исполнение Сила пружины при рабочей деформации,кН(кгс) Высота пружины в свободном состоянии Н0, мм. Масса, кг
21 1,26 (128) 270 1,4
22 2,73 (278) 284 1,9
23 5,24 (534) 308 3,9
24 8,00 (816) 327 4,9
25 11,67 (1190) 346 6,2
26 16,34 (1666) 369 7,6
27 19,66 (2005) 414 9,9
28 26,34 (2686) 399 13,9
29 32,60 (3325) 507 22,0
30 40,00 (4080) 528 25,2
31 48,60 (4955) 549 28,5
32 58,45 (5960) 508 35,1

Характеристики пружин на рабочую деформацию 140 мм

Исполнение Сила пружины при рабочей деформации,кН(кгс) Высота пружины в свободном состоянии Н0, мм. Масса, кг
01 1,26 (128) 270 2,40
02 2,73 (278) 284 3,24
03 5,24 (534) 308 6,43
04 8,00 (816) 327 8,26
05 11,67 (1190) 346 10,37
06 16,34 (1666) 369 12,70
07 19,66 (2005) 414 16,90
08 26,34 (2686) 399 22,80
09 32,60 (3325) 507 37,23
10 40,00 (4080) 528 42,57
11 48,60 (4955) 549 48,30
12 58,45 (5960) 508 57,50
