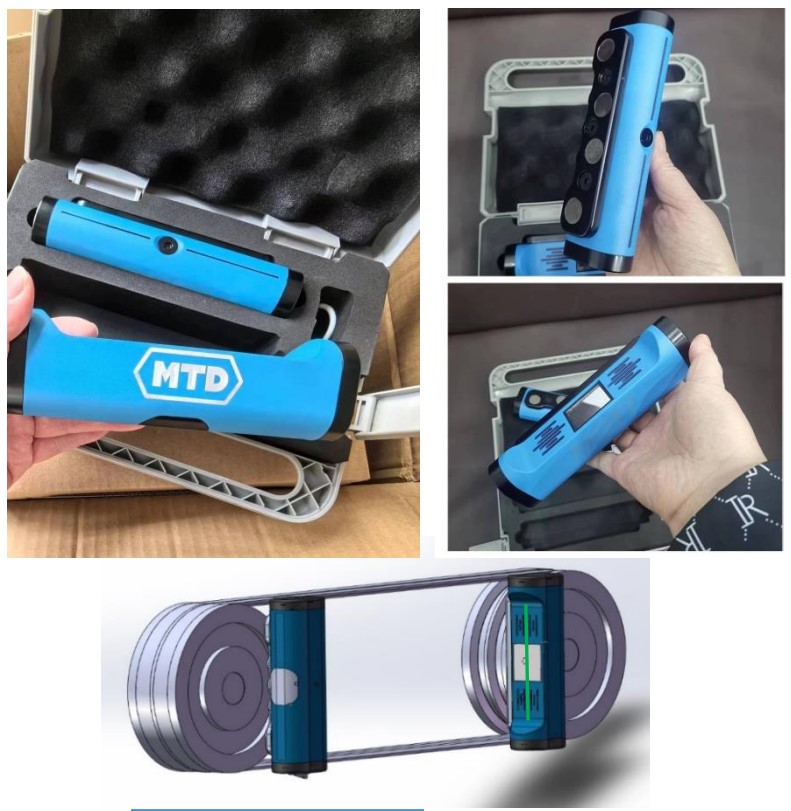

Прибор для выставления соосности шкивов MTD PAT-20 лазерный

Применение и особенности прибора MTD PAT-20 для выверки шкивов

• Универсальный прибор для выверки шкивов и цепных
  звёздочек

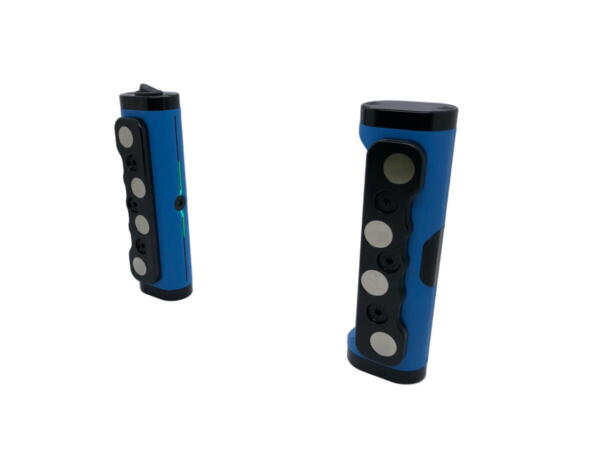

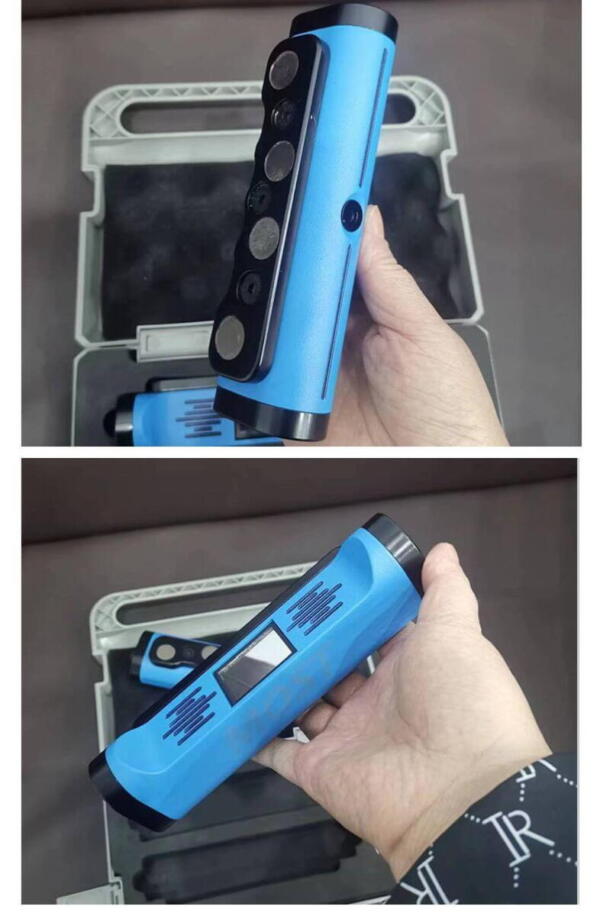

• Мощные магниты обеспечивают быстроту и лёгкость
  крепления на поверхности шкива или звёздочки
• Прибор MTD PAT-20 облегчает одновременную
  регулировку натяжения и выверки
• Может применяться практически на любом
  оборудовании, где имеются клиновые, многоручьевые,
  поликлиновые и другие ремни, а также цепные
  звёздочки

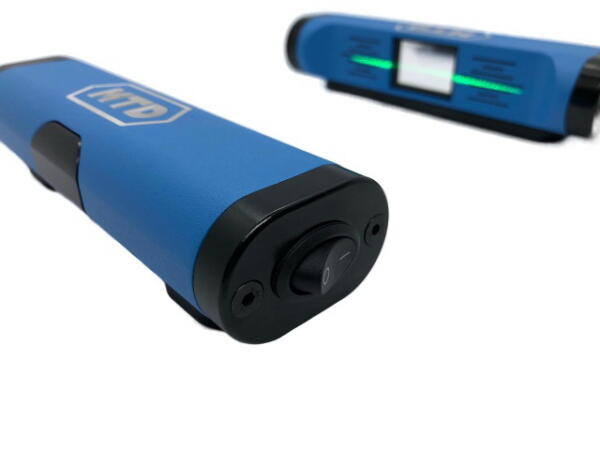

• В MTD PAT-20 используется хорошо различимый
  зеленый лазер, обеспечивающий дальность до 6м. Он
  может применяться даже на улице в солнечную погоду

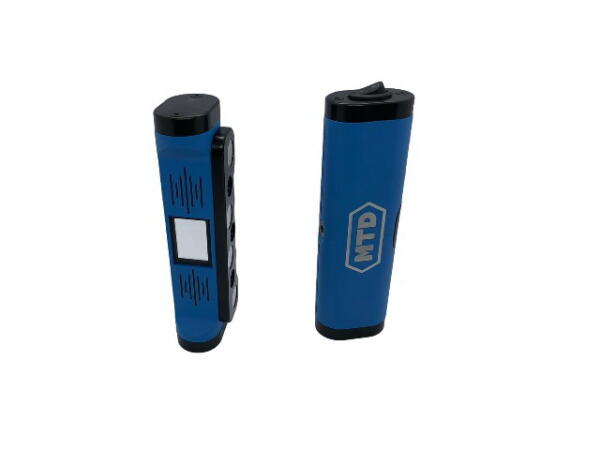

• Прочный алюминиевый корпус обеспечивает высокую
  надежность прибора и точность выверки
• Встроенный аккумулятор обеспечивает до 25 часов
  непрерывной работы

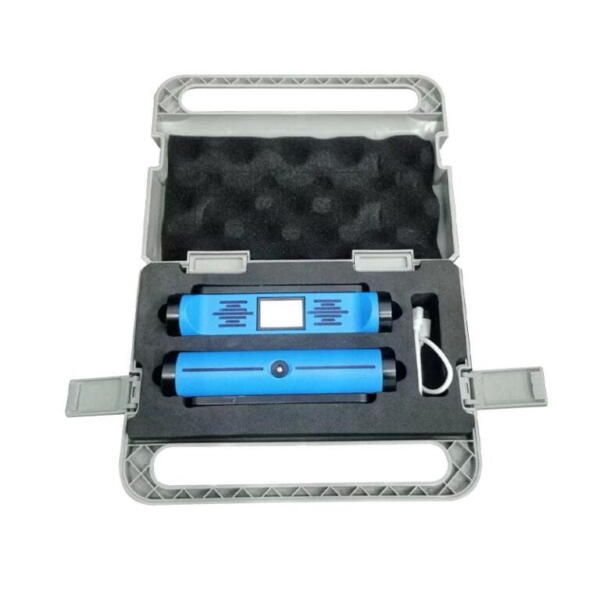

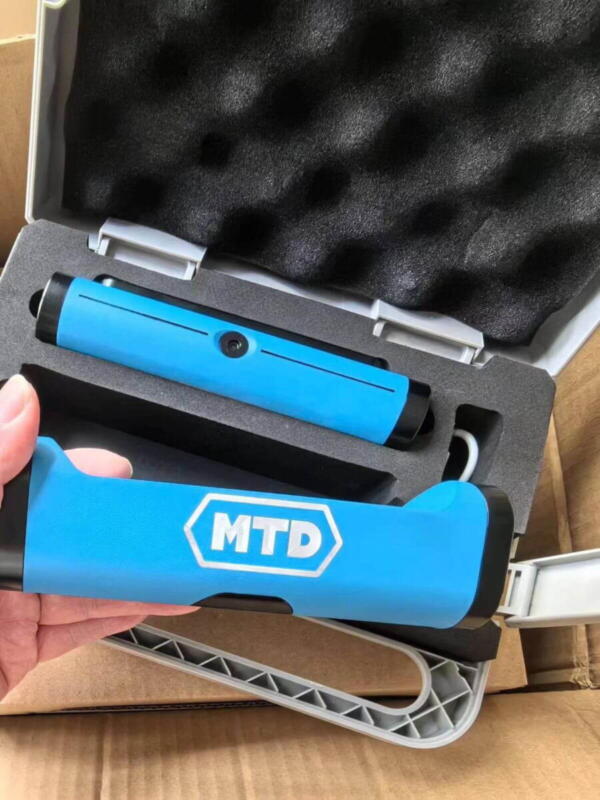

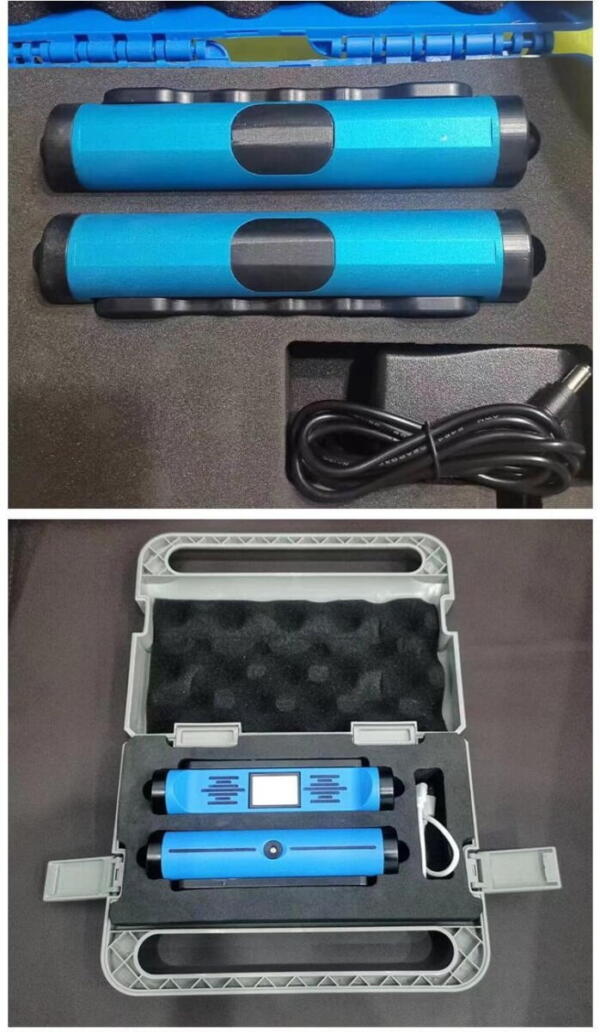

• Прибор укомплектован надежным футляром для
  хранения и переноски прибора

Принцип работы прибора MTD PAT-20

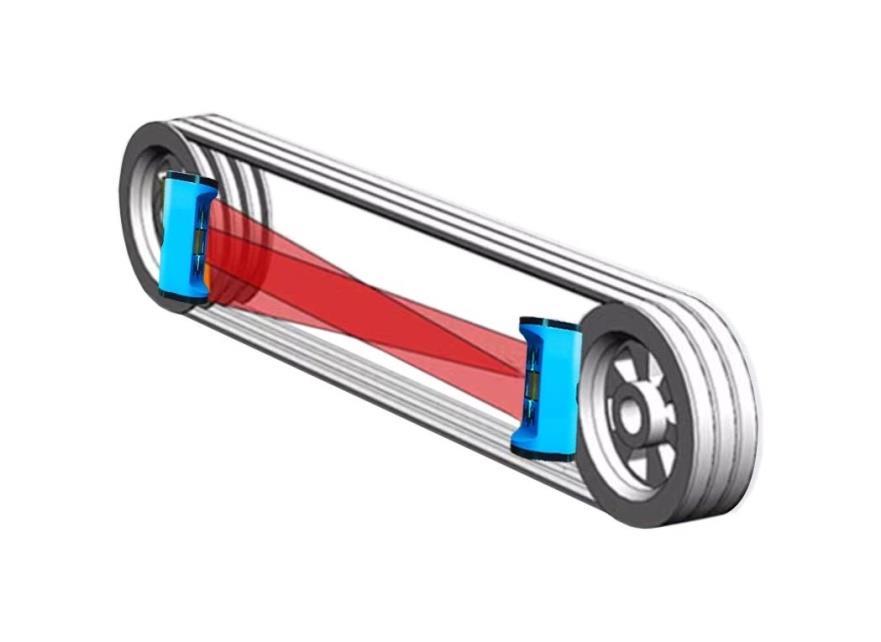

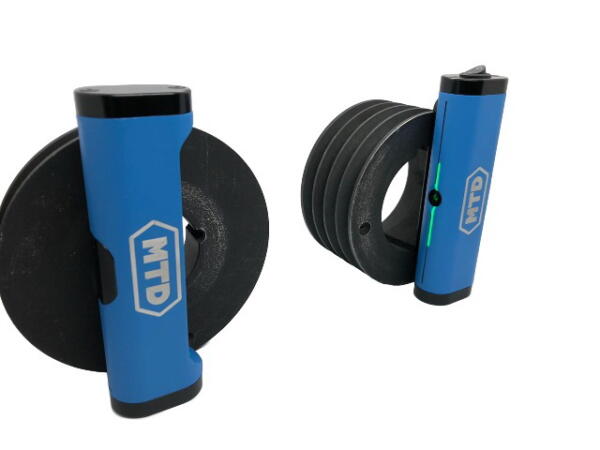

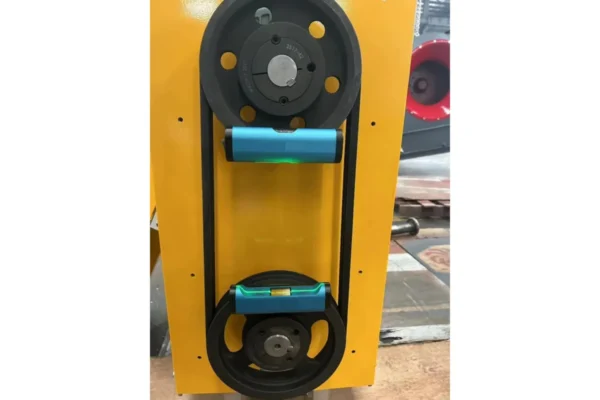

Прибор MTD PAT-20 позволяет выравнивать шкивы и цепные звёздочки с их боковой поверхности. Устройство крепится с помощью магнита к внутренней или внешней поверхности практически любых шкивов или цепных звёздочек и не имеет малых деталей и мишеней, которые могут потеряться. Блок-излучатель проецирует лазерную линию на блок-отражатель, установленный на противоположном шкиве. Нулевая линия отражателя указывает допуск и вертикальный угловой перекос. Изображенная на передатчике отраженная лазерная линия показывает горизонтальный угловой перекос всех трёх видов.

Точная выверка шкива и ремня позволяет

• Продлить срок службы привода.
• Увеличить время работы, эффективность и производительность.
• Снизить износ ремней и шкивов.
• Снизить трение и энергопотребление.
• Уменьшить вибрацию и шум.
• Сократить расходы на замену компонентов и издержки, связанные с простоем оборудования.

Информация в PDF

• Прибор MTD PAT-20 — описание, применение
• Прибор MTD PAT-20 — инструкция
