Опора подвижная трехрядная А14Б 536.000

Опора подвижная трехрядная А14Б 536.000

Цену уточняйте

Категория:

Опора подвижная трехрядная А14Б 536.000 применяется для крепления трубопроводов в изоляции (изолированных трубопроводов) с условным диаметром 50-200 мм, транспортирующих воду и пар с максимальным давлением до 1,6 МПа (16 кгс/см2).

Установка данной трехрядной опоры производится на железобетонные колонны и опорные конструкции при помощи сварочного соединения по ГОСТ 5264-80-Т1-6.

Стандартные материалы и покрытия опоры А14Б 536.000

Стандартно подвижные опоры  А14Б 536.000 изготавливаются из марки стали Ст.3.

Стандартное покрытие – транспортировочный грунт ГФ-021.

Возможные исполнения из других материалов и с другими покрытиями

По запросу клиента возможно изготовление из следующих марок стали: 09Г2С; 20; 12Х18Н10Т; 12ХМ; 12Х1МФ; 15Х5М и других сталей.

Возможные следующие покрытия опоры: термодиффузионное цинкование, горячее цинкование, цинксодержащие эмали, покрытия на основе эпоксидных смол и другие антикоррозийные покрытия.

На все опоры предоставляется паспорт качества и сертификаты на используемые для изготовления материалы (по запросу).

Опоры подвижные трехрядные А14Б 536.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 2.

Наименование изделия Диаметр, мм Ширина колонны L*, мм Длина подвеса H, мм Расстояние от оси трубопровода до колонны L, мм Высота до оси трубопровода h, мм Допустимая нагрузка, кгс Масса, кг
Ду1 Ду2 Верт. P Гор. Q
А14Б 536.000 80 50 400 700 185 147 107 32,1 11,1
А14Б 536.000-01 80 50 400 700 185 197 107 32,1 12,0
А14Б 536.000-02 100 50 400 740 195 156 157 47,1 13,7
А14Б 536.000-03 100 50 400 740 195 206 157 47,1 14,7
А14Б 536.000-04 125 50 400 800 210 160 220 66 17,2
А14Б 536.000-05 125 50 400 800 210 218 220 66 18,2
А14Б 536.000-06 150 50 400 830 220 180 325 97,5 20,2
А14Б 536.000-07 150 50 400 830 220 230 325 97,5 21,4
А14Б 536.000-08 200 50 400 1020 260 212 860 258 34,7
А14Б 536.000-09 200 50 400 1020 260 262 860 258 36,0
А14Б 536.000-10 100 80 400 760 195 156 157 47,1 15,8
А14Б 536.000-11 100 80 400 760 195 206 157 47,1 16,7
А14Б 536.000-12 125 80 400 820 210 168 220 66 19,6
А14Б 536.000-13 125 80 400 820 210 218 220 66 20,6
А14Б 536.000-14 150 80 400 830 220 180 325 97,5 21,7
А14Б 536.000-15 150 80 400 830 220 230 325 97,5 22,8
А14Б 536.000-16 200 80 400 1020 260 212 860 258 35,5
А14Б 536.000-17 200 80 400 1020 260 262 860 258 36,8
А14Б 536.000-18 100 100 400 760 195 156 157 47,1 16,5
А14Б 536.000-19 100 100 400 760 195 206 157 47,1 17,5
А14Б 536.000-20 125 100 400 820 210 168 220 66 20,3
А14Б 536.000-21 125 100 400 820 210 218 220 66 21,3
А14Б 536.000-22 150 100 400 850 220 180 325 97,5 23,4
А14Б 536.000-23 150 100 400 850 220 230 325 97,5 24,6
А14Б 536.000-24 80 50 600 700 185 147 107 32,1 13,0
А14Б 536.000-25 80 50 600 700 185 197 107 32,1 13,9
А14Б 536.000-26 100 50 600 740 195 156 157 47,1 15,4
А14Б 536.000-27 100 50 600 740 195 206 157 47,1 16,4
А14Б 536.000-28 125 50 600 800 210 168 220 66 19,3
А14Б 536.000-29 125 50 600 800 210 218 220 66 20,3
А14Б 536.000-30 150 50 600 830 220 180 325 97,5 22,7
А14Б 536.000-31 150 50 600 830 220 230 325 97,5 23,8
А14Б 536.000-32 200 50 600 1020 260 212 860 258 39,3
А14Б 536.000-33 200 50 600 1020 260 162 860 258 40,6
А14Б 536.000-34 100 80 600 760 195 156 157 47,1 17,9
А14Б 536.000-35 100 80 600 760 195 206 157 47,1 18,8
А14Б 536.000-36 125 80 600 820 210 168 220 66 22,0
А14Б 536.000-37 125 80 600 820 210 218 220 66 23,0
А14Б 536.000-38 150 80 600 830 220 180 325 97,5 24,3
А14Б 536.000-39 150 80 600 830 220 230 325 97,5 25,4
А14Б 536.000-40 200 80 600 1020 260 212 860 258 40,1
А14Б 536.000-41 200 80 600 1020 260 267 860 258 41,4
А14Б 536.000-42 100 100 600 760 195 156 157 47,1 18,6
А14Б 536.000-43 100 100 600 760 195 206 157 47,1 19,6
А14Б 536.000-44 125 100 600 820 210 168 220 66 22,7
А14Б 536.000-45 125 100 600 820 210 218 220 66 23,7
А14Б 536.000-46 150 100 600 850 220 180 325 97,5 26,3
А14Б 536.000-47 150 100 600 850 220 230 325 97,5 27,5

Условное обозначение изделия: А14Б 536.000.
Где А14Б 536– опора подвижная тип 536, 000-исполнение под условный диаметр трубопровода Ду1-80мм, Ду2 — 50мм.

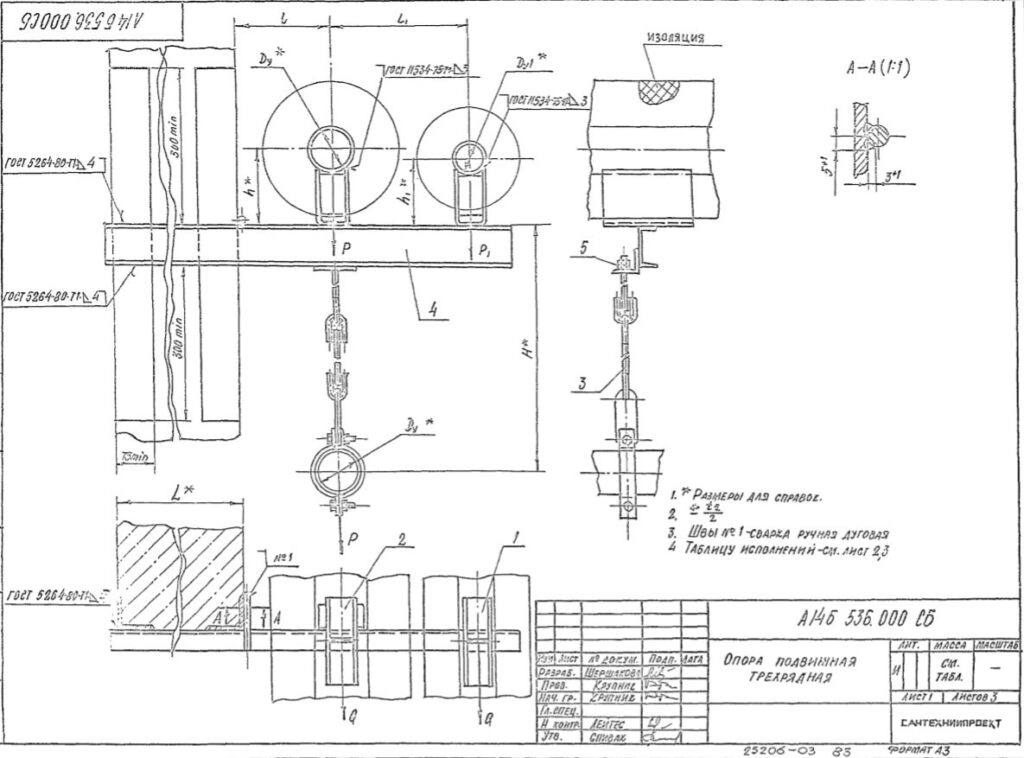

Опора подвижная А14Б 536.000. Рабочий чертеж

Опора подвижная А14Б 536.000. Рабочий чертеж
