Опора подвижная А14Б 526.000
Цену уточняйте
Опора подвижная А14Б 526.000 применяется для крепления трубопроводов в изоляции (изолированных трубопроводов), транспортирующих воду и пар с температурой до 150°С, либо холодоноситель с температурой от -15°С до 15°С с максимальным давлением до 1,6 МПа (16 кгс/см2). Данный тип подвижных опор применяется для трубопроводов с условным диаметром 100, 125, 150, 200, 250 мм. Установка производится на железобетонные колонны и опорные конструкции при помощи сварочного соединения по ГОСТ 5264-80-Т1-6.
Стандартные материалы и покрытия опоры А14Б 526.000
Стандартно опоры подвижные А14Б 526.000 изготавливаются из марки стали Ст.3.
Стандартное покрытие – транспортировочный грунт ГФ-021.
Возможные исполнения из других материалов и с другими покрытиями
По запросу клиента возможно изготовление из следующих марок стали: 09Г2С; 20; 12Х18Н10Т; 12ХМ; 12Х1МФ; 15Х5М и других сталей.
Возможные следующие покрытия опоры: термодиффузионное цинкование, горячее цинкование, цинксодержащие эмали, покрытия на основе эпоксидных смол и другие антикоррозийные покрытия.
На все опоры предоставляется паспорт качества и сертификаты на используемые для изготовления материалы (по запросу).

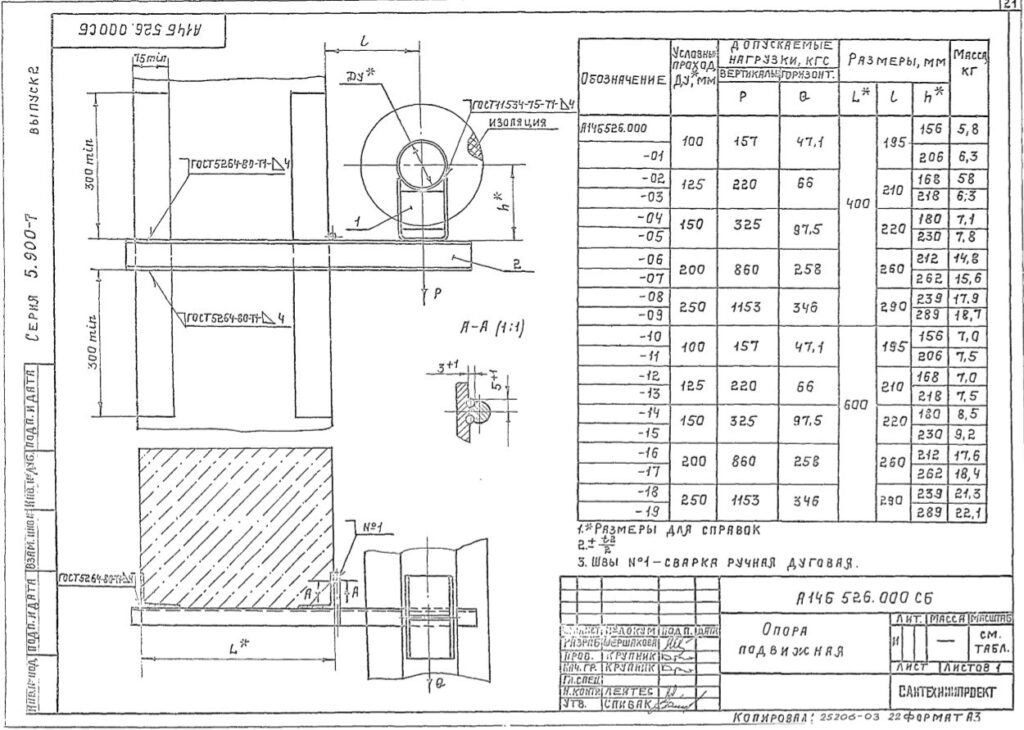

Опоры подвижные А14Б 526.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 2.
Наименование изделия | Диаметр Ду, мм | Ширина колонны, L*, мм | Расстояние от оси трубопровода до колонны l , мм | Высота до оси трубопровода h, мм | Допустимая нагрузка, кгс | Масса, кг | |
---|---|---|---|---|---|---|---|
Верт. P | Гор. Q | ||||||
А14Б 526.000 | 100 | 400 | 195 | 156 | 157 | 47,1 | 5,8 |
А14Б 526.000-01 | 100 | 400 | 195 | 206 | 157 | 47,1 | 6,3 |
А14Б 526.000-02 | 125 | 400 | 210 | 168 | 220 | 66 | 5,8 |
А14Б 526.000-03 | 125 | 400 | 210 | 218 | 220 | 66 | 6,3 |
А14Б 526.000-04 | 150 | 400 | 220 | 180 | 325 | 97,5 | 7,1 |
А14Б 526.000-05 | 150 | 400 | 220 | 230 | 325 | 97,5 | 7,8 |
А14Б 526.000-06 | 200 | 400 | 260 | 212 | 860 | 258 | 14,8 |
А14Б 526.000-07 | 200 | 400 | 260 | 262 | 860 | 258 | 15,6 |
А14Б 526.000-08 | 250 | 400 | 290 | 239 | 1153 | 346 | 17,9 |
А14Б 526.000-09 | 250 | 400 | 290 | 289 | 1153 | 346 | 18,7 |
А14Б 526.000-10 | 100 | 600 | 195 | 156 | 157 | 47,1 | 7,0 |
А14Б 526.000-11 | 100 | 600 | 195 | 206 | 157 | 47,1 | 7,5 |
А14Б 526.000-12 | 125 | 600 | 210 | 168 | 220 | 66 | 7,0 |
А14Б 526.000-13 | 125 | 600 | 210 | 218 | 220 | 66 | 7,5 |
А14Б 526.000-14 | 150 | 600 | 220 | 180 | 325 | 97,5 | 8,5 |
А14Б 526.000-15 | 150 | 600 | 220 | 230 | 325 | 97,5 | 9,2 |
А14Б 526.000-16 | 200 | 600 | 260 | 212 | 860 | 258 | 17,6 |
А14Б 526.000-17 | 200 | 600 | 260 | 262 | 860 | 258 | 18,4 |
А14Б 526.000-18 | 250 | 600 | 290 | 239 | 1153 | 346 | 21,3 |
А14Б 526.000-19 | 250 | 600 | 290 | 289 | 1153 | 346 | 22,1 |
Условное обозначение изделия: А14Б 526.000.
Где А14Б 526 – опора подвижная тип 526, 000-исполнение под условный диаметр трубопровода Ду-100мм
