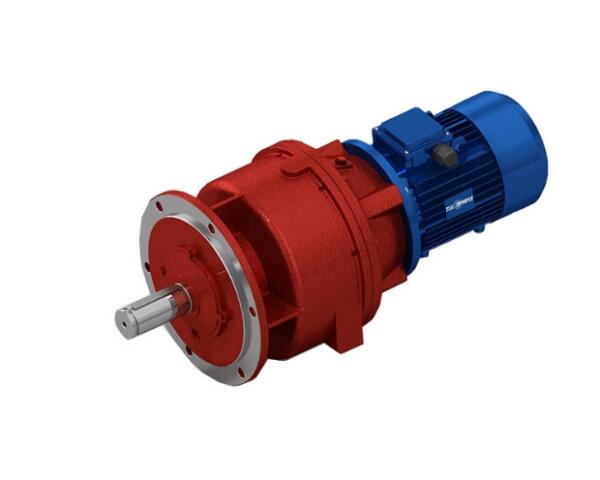

Мотор-редуктор МПО2М-15 планетарный

Мотор-редуктор МПО2М-15 планетарный

Цену уточняйте

Артикул: МПО2М-15 Категория:

Габаритные и присоединительные размеры

МПО2М-15Щ (горизонтальное исполнение на лапах)

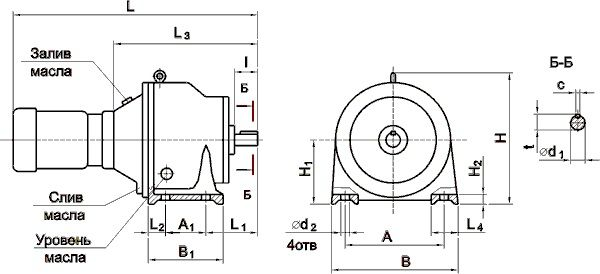

Мотор-редуктор МПО2М-15Щ (горизонтальное исполнение на лапах) - чертеж

L1 L2 L3 L4 l A A1 В B1 С H H1 H2 d1 d2 R t
215 65 615 100 140 390 210 460 300 18 496 225 35 65 22 210 69

МПО2М-15Ф (горизонтальное фланцевое исполнение)

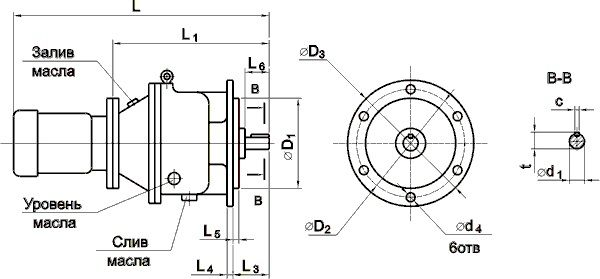

Мотор-редуктор МПО2М-15Ф (горизонтальное фланцевое исполнение) - чертеж

МПО2М-15В и ВК (вертикальное фланцевое исполнение)

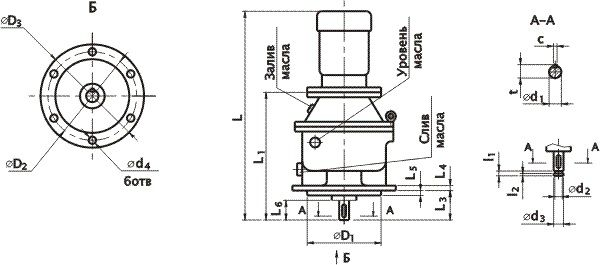

Мотор-редуктор МПО2М-15ВК и В (вертикальное фланцевое исполнение) - чертеж



L1 L3 L4 L5 L6 D1 D2 D3 d1 d2 d3 d4 l1 l2 c t
615 190 20 10 140 330 375 420 65 55 62 22 14 6 18 69

Технические характеристики мотор-редуктора МПО2М-15

Мотор-редуктор Электродвигатель
Передаточное число Номинальная частота вращения выходного вала, об/мин масса, кг, не более Корректированный уровень звуковой мощности по шкале А, дБ, не более Тип Мощность, кВт
24,6 59 267 93 4АМ132М4 11
315 2В132М4
252 4АМ132s4 7,5
305 2В132s4
267 4АМ132М4 11
32,1 45 315 2В132М4
252 4АМ132s4 7,5
305 2В132s4
228 4АМ112МА4 5,5
270 2В112М4
46,9 31 228 4АМ112МА4
270 2В112М4
81,5 18 207 89 4АМХ100sА4 3
260 2В100s4
101,7 14 191 86 4АМХ80В4 1,5
204 В80В4
204 6,7 186 4АМХ71В4 0,75
195 В71В4
4,6 190 4АМХ80А6
202 В80А6
2469 0,56 186 4АМХ71А4 0,55
195 В71А4



Радиус водила, мм Допускаемый крутящий момент на выходном валу, Н*м Допускаемые нагрузки на выходном валу, Н
радиальная осевая
75 2350 7000 3000



Габаритные размеры комплектующих электродвигателей
Тип 4А Тип 2B
Габарит L, mm Габарит L, mm
63В4 186 63В4 245
71А4 245 71А4 265
71В4 245 71В4 265
80А6 260 80А6 300
80В4 270 80В4 300
100S4 305 100S4 455
112MA4 372 112MA4 520
132M4 450 132M4 540
132S4 400 132S4 505

Пример условного обозначения при заказе

Мотор-редуктор МПО2М-15ВК-81,5-3/18АМХ100sА4У3 ТУ 2-056-223-84, где:

  • МПО2М — тип мотор-редуктора
  • 15 — условный диаметр водила, см
  • ВК — исполнение вертикальное фланцевое с канавкой на валу
  • 81,5 — передаточное число
  • 3 — мощность двигателя, кВт
  • 18 — частота вращения выходного вала, об/мин
  • АМХ100sА4 — электродвигатель
  • У3 — климатическое исполнение и категория размещения
