Мотор-редуктор 5МЦЧ-80 цилиндрическо-червячный

Цену уточняйте

Мотор-редуктор цилиндрическо-червячный двухступенчатый. Передаточное число 12,5 — 160. Номинальный крутящий момент 250 — 350

Артикул: 5МЦЧ-80 Категория:

Мотор-редуктор цилиндрическо-червячный двухступенчатый 5МЦЧ-80

Может служить приводом для различного промышленного оборудования, скорость на выходном валу – от 6 до 93,5 об/мин при подключению к двигателю 1500 об/мин, при подключении к двигателю 1000 об/мин – от 4 до 60 об/мин, к двигателю 750 об/мин – от 3 до 45 об/мин.  Возможна нагрузка постоянная и переменная, однонаправленная и реверсивная, работа  с периодическими остановками и в непрерывном режиме.

Технические характеристики мотор-редуктора 5МЦЧ-80

Передаточное число номинальное 12,5 16 20 25 31,5 40 50 63 80 100 125 160
Частота вращения вала, об/мин Входной вал 1500
Выходной вал 120 93,75 75 60 47,6 37,5 30 23,8 18,7 15 12 9,3
Номинальный крутящий момент на выходном валу, Тном, Н*м 290 290 310 320 290 300 320 310 350 350 250 270
Подводимая расчетная мощность, кВт 3,9 3,2 2,8 2,4 1,7 1,4 1,2 1,01 0,94 0,74 0,43 0,38
КПД, % 89 88 87 84 82 81 76 71 69 62 59 53
Допускаемая радиальная нагрузка, Н Входной вал 600
Выходной вал 4200
Корректированный уровень звуковой мощности, дБА —
Масса, кг, не более —

Технические характеристики даны при Кэ=1

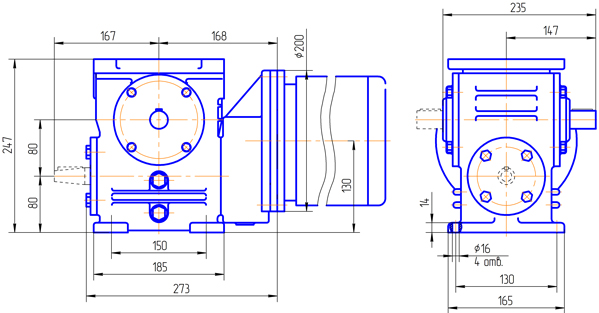

Габаритные и присоединительные размеры

Вариант сборки 51 (52,53,56,61,62,63,66), вариант крепления 1 (2), вариант расположения червячной пары 1

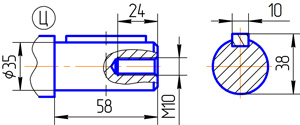

Концы валов мотор-редуктора 5МЦЧ-80

Вариант исполнения конца тихоходного вала

Ц — обозначения при заказе

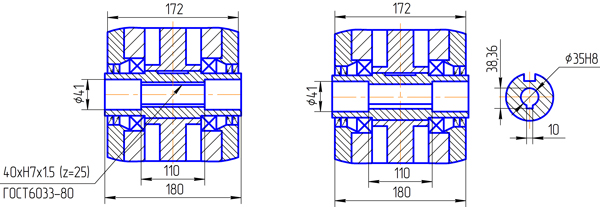

Варианты исполнения быстроходного вала

Вариант сборки 56 Вариант сборки 56Шп

Варианты сборки (при расположении червячной тихоходной ступени – червяк над колесом)

Редуктор - варианты сборки 51-56

Варианты крепления

Редуктор - варианты крепления 1-4

Варианты расположения червячной пары

Редуктор - варианты расположения червячной пары 1-6

Пример записи условного обозначения мотор-редуктора 5МЦЧ-80

Мотор-редуктор 1 МЦЧ-160 обозначение

  1. Порядковый номер разработки конструкции
  2. Мотор-редуктор цилиндрическо-червячный
  3. Межосевое расстояние тихоходной ступени, мм
  4. Передаточное отношение
  5. Вариант сборки 2-й ступени по ГОСТ 20373
  6. Вариант крепления редуктора
  7. Вариант расположения червячной пары
  8. Вариант исполнения конца быстроходного вала (Ц — цилиндрический по ГОСТ 12080)
  9. Вариант исполнения конца тихоходного вала (К — конический с внутренней резьбой, К1 — конический с наружной резьбой по ГОСТ 12081, Ц — цилиндрический по ГОСТ 12080)
  10. Категория точности передачи редуктора
  11. Климатическое исполнение и категория размещения редуктора по ГОСТ 15150-69
