Редуктор 5Ч-125

Описание

Технические характеристики

Наименование Значение
Передаточное число 8…80
Крут. момент НxМ 750…1150
Габариты мм 395х332х365
Масса кг 73
Наименование Значение
Номинальное передаточное
число
8 10 12,5 16 20 25 31,5 40 50 63 80 100 110
Частота вращения
входного вала,
об/мин
1500
Номинальный крутящий
момент на выходном
валу, Тном, Нм
925 900 900 950 925 875 1150 900 925 875 750 710 700
Подводимая расчетная
мощность, кВт
18,6 14,6 11,9 10,1 7,9 6,2 6,8 4,3 3,7 2,9 2,1 2,2 2,1
КПД, % 93 92 91 88 87 85 80 78 75 72 66 57 47
Допускаемая
радиальная
нагрузка, Н
Входной
вал
950 340 333 315
Выходной
вал
8500 6661 6614
Корректированный уровень
звуковой мощности,
дБа
89
Масса, кг не более 73

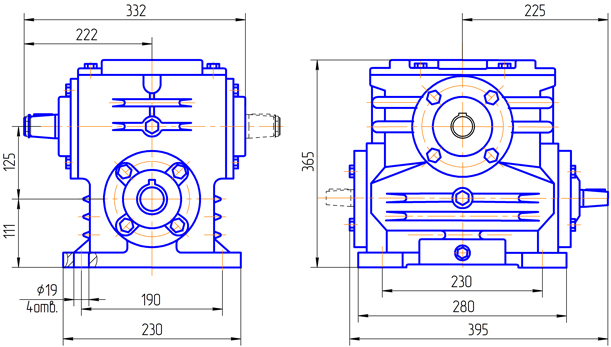

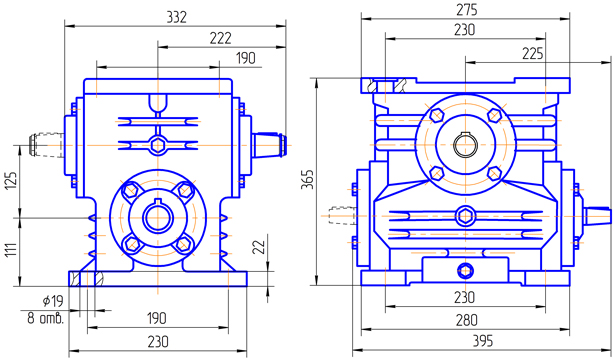

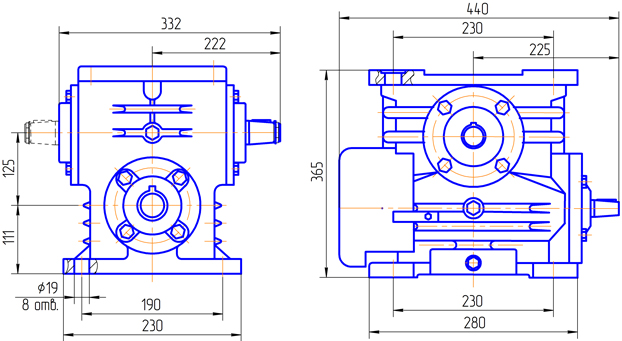

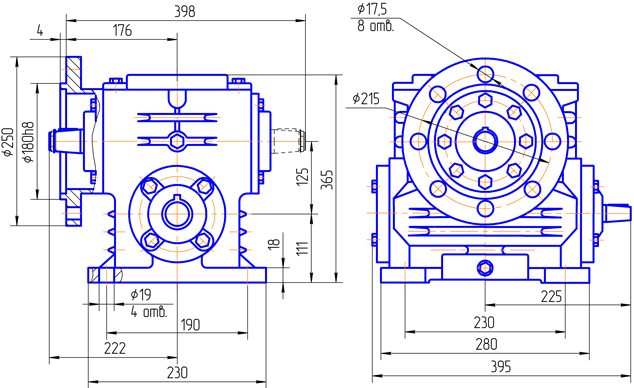

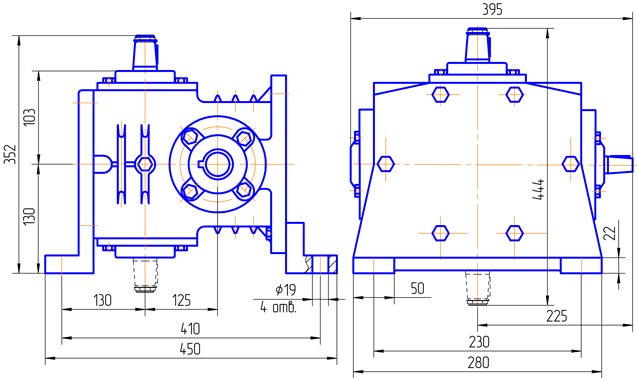

Габаритные и присоединительные размеры

2018-11-21_17-02-49
