Name: Редуктор 1Ц3У-450Н цилиндрический
SKU: 1Ц3У-450Н (Ц3У-450Н, Ц3Н-450, 1Ц3Н-450)
Availability: InStock

Редуктор 1Ц3У-450Н цилиндрический

Цену уточняйте

Вертикальный цилиндрический трехступенчатый редуктор с зацеплением Новикова. Номинальные передаточные отношения 50 — 200. Номинальный крутящий момент 31 500 — 35 500 Н*м

Содержание

Вертикальный цилиндрический трехступенчатый редуктор с зацеплением Новикова 1Ц3У-450Н (Ц3У-450Н, Ц3Н-450, 1Ц3Н-450)

Номинальные передаточные отношения 50 — 200. Номинальный крутящий момент 31 500 — 35 500 Н*м

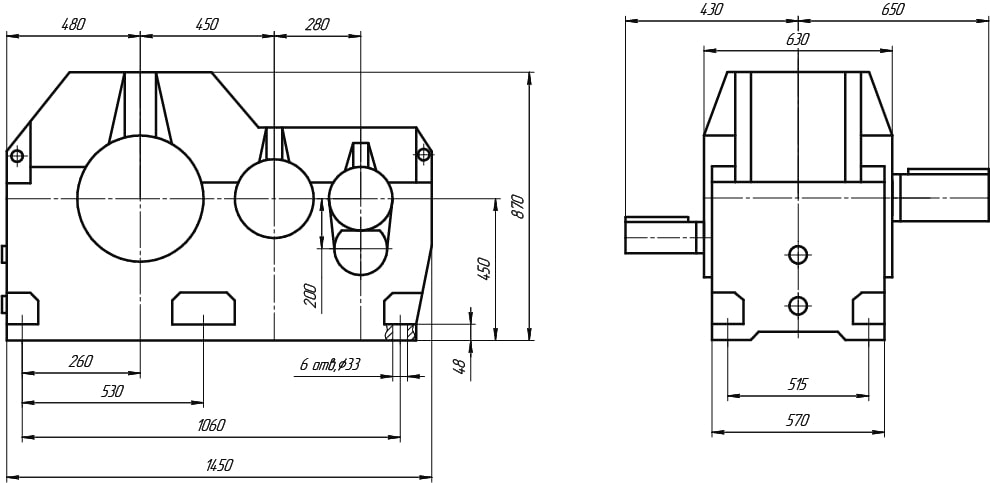

Габаритные и присоединительные размеры

Технические характеристики редуктора 1Ц3У-450Н

Типоразмер редуктора			1Ц3Н-450
Номинальное передаточное отношение, i			40,0	50,0	63,0	80,0	100,0	125,0	160,0	200,0
Номинальный крутящий момент на тихоходном валу, Т, Н*м			35500
Номинальная частота вращения быстроходного вала, с-1 (об/мин)			25 (1500)
Номинальная радиальная консольная нагрузка, приложенная в середине посадочной поверхности конца вала, Н	быстроходного		3550				2500
	тихоходного	цилиндрический конец	47000
		конец вала в виде части зубчатой полумуфты	61000
Масса, кг			1700
Ориентировочный объем масла, л			190

Концы валов редуктора 1Ц3У-450Н

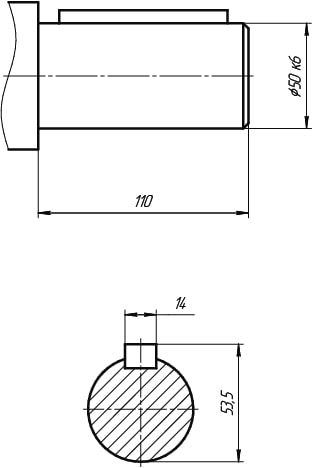

Входной цилиндрический вал

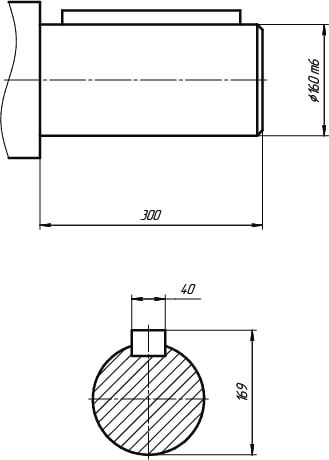

Выходной цилиндрический вал

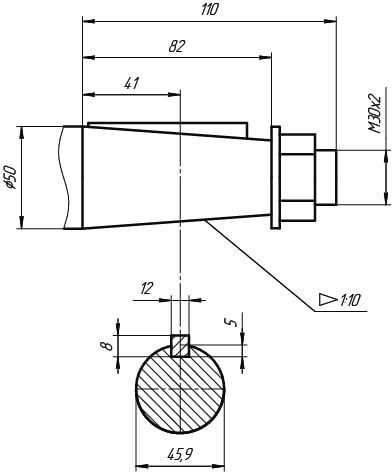

Входной конический вал

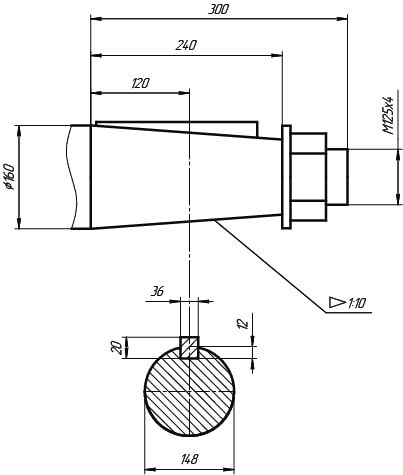

Выходной конический вал

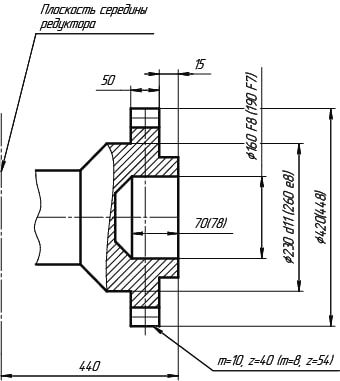

Тихоходный вал в виде зубчатой муфты

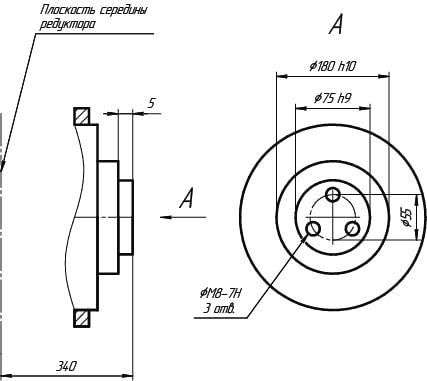

Конец тихоходного вала для присоединения автоматики

Редуктор 1Ц3У-450Н — пример обозначения и варианты сборки

Модель редуктора
Габарит редуктора
Передаточное число
Вариант сборки
Исполнение валов, Цвх/Квых (вх- входной вал, вых- выходной вал), (Ц — цилиндрический вал, К — конический вал, Пшл — полый шлицевой вал, Пшп- полый вал со шпоночным пазом, М- вал в виде части зубчатой муфты)

Варианты сборки основные

Варианты сборки для подключения автоматики
