Редуктор 1Ч2-63А/40

Редуктор 1Ч2-63А/40 червячный

Цену уточняйте

Артикул: 1Ч2-63А/40 Категории: ,

Редуктор червячный двухступенчатый 1Ч2-63А/40

Технические характеристики

Передаточное число номинальное 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000
Частота вращения входного вала, об/мин 1500
Номинальный крутящий момент на выходном валу, Н*м 150 180
Подводимая расчетная мощность, кВт 0,3 0,25 0,25 0,26 0,2 0,17 0,13 0,11 0,09 0,08 0,06 0,05 0,05 0,04 0,3 0,02 0,02
КПД, % 84 71 57 53 51 50 51 48 49 45 44 43 40 38 36 34 30
Допустимая радиальная нагрузка, Н



 Вх. вал 100
Вых. вал 2800
Уровень шума, дБА 82
Масса, не более, кг 25

Габаритные и присоединительные размеры

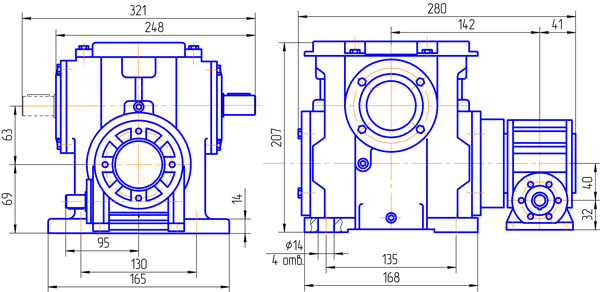

Вариант сборки 52(51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 1

Редуктор 1Ч2-63А/40, сборка 52 - чертеж

Вариант сборки 56 (возможны все варианты сборок), вариант крепления 3ф (4ф), вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 1

Редуктор 1Ч2-63А/40, сборка 56 - чертеж



Вариант исполнения конца тихоходного вала

Редуктор 1Ч2-63А/40, тихоходный вал - чертеж

Вариант исполнения конца быстроходного вала

Редуктор 1Ч2-63А-40, быстроходный вал - чертеж

*Ц — обозначения при заказе

Вариант сборки 56 Шп (шпон. паз в середине)Редуктор 1Ч2-63А/40 шпоночный вал посередине - чертеж

Пример записи условного обозначения редуктора 1Ч2-63А/40

Редуктор 1Ч2-63А/32 пример обозначения

  1. Порядковый номер разработки конструкции.
  2. Редуктор червячный
  3. Двухступенчатый
  4. Межосевое расстояние тихоходной/быстроходной ступени, мм.
  5. Передаточное отношение.
  6. Вариант сборки тихоходной 2-ой ступени по ГОСТ 20373, а при варианте сборки 56 со шпон. пазом — 56 Шп
  7. Вариант крепления редуктора, а при варианте крепления опорным фланцем 3Ф,4Ф
  8. Вариант расположения червячной пары тихоходной 2-ой ступени
  9. Вариант расположения червячной пары быстроходной 1-ой ступени
  10. Вариант исполнения конца тихоходного вала (где: К — конический с внутренней резьбой, К1 — конический с наружной резьбой по ГОСТ 12081, Ц — цилиндрический по ГОСТ 12080).
  11. Категория точности передачи редуктора.
  12. Номинальное напряжение сети переменного тока
  13. Климатическое исполнение и категория размещения редуктора по ГОСТ 15150

В — исполнение с вентилятором для редукторов 5МЧ2-125/80, 1МЧ2-160/80 (по спец. заказу)

Индекс «С» в обозначении концов валов, фланцев, полых валов обозначает спец. исполнение по заказу потребителя

Варианты сборки редуктора 1Ч2-63А/40

Рассматривать при расположении червячной пары тихоходной ступени — червяк под колесом.

Редуктор 1Ч2-63А/40 варианты сборки

Варианты крепления редуктора 1Ч2-63А/40

Редуктор 1Ч2-63А/40 варианты крепления

Варианты расположения червячной пары 2 ступени (тихоходной)

Редуктор 1Ч2-63А/40 червячная пара второй ступени

о — отдушина, с — сливная пробка, к — контрольная пробка

Варианты расположения червячной пары 1 ступени (быстроходной)

Редуктор 1Ч2-63А/40 червячная пара первой ступени
