Опора А14Б 567.000 подвижная

Опора А14Б 567.000 подвижная

Цену уточняйте

Категория:

Опоры А14Б 567.000 – разновидность одного из типов подвижных опор по серии 5.900-7 Выпуск 4 для крепления технологического трубопровода. Опора А14Б 567.000 предназначена для компенсации сдвига горизонтальных и вертикальных нагрузок трубопровода.

Стандартные материалы и покрытия опоры А14Б 567.000

Стандартно опоры подвижные А14Б 567.000 изготавливаются из марки стали Ст.3.

Стандартное покрытие – транспортировочный грунт ГФ-021.

Возможные исполнения из других материалов и с другими покрытиями

По запросу клиента возможно изготовление из следующих марок стали: 09Г2С; 20; 12Х18Н10Т; 12ХМ; 12Х1МФ; 15Х5М и других сталей.

Возможные следующие покрытия опоры: термодиффузионное цинкование, горячее цинкование, цинксодержащие эмали, покрытия на основе эпоксидных смол и другие антикоррозийные покрытия.

На все опоры предоставляется паспорт качества и сертификаты на используемые для изготовления материалы (по запросу).

Опоры подвижные А14Б 567.000 СБ изготавливаются в соответствии с чертежами серии 5.900-7 выпуск 4.

Наименование изделия Условный диаметр Ду, мм Масса,кг Размеры, мм
А14Б 567.000 50 2,230 150
А14Б 567.000-01 50 2,670 150
А14Б 567.000-02 65 3,000 160
А14Б 567.000-03 65 3,400 160
А14Б 567.000-04 80 3,030 185
А14Б 567.000-05 80 3,470 185
А14Б 567.000-06 100 4,700 195
А14Б 567.000-07 100 5,200 195

Условное обозначение изделия: А14Б 567.000.
Где А14Б 567 – опора подвижная тип 567, 000-исполнение под условный диаметр трубопровода Ду-50.

Обратите внимание! Для одного и того же диаметра трубопровода предлагается два исполнения: обычное и усиленное (из более прочной поперечины). Это видно по массе изделия.

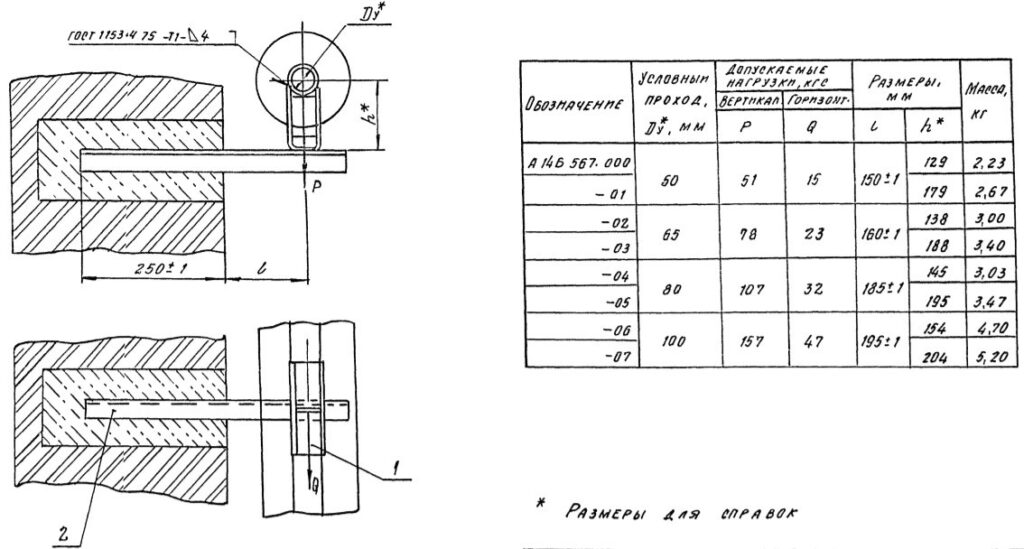

Опора подвижная  А14Б 567.000. Рабочий чертеж

Опора подвижная  А14Б 567.000. Рабочий чертеж
