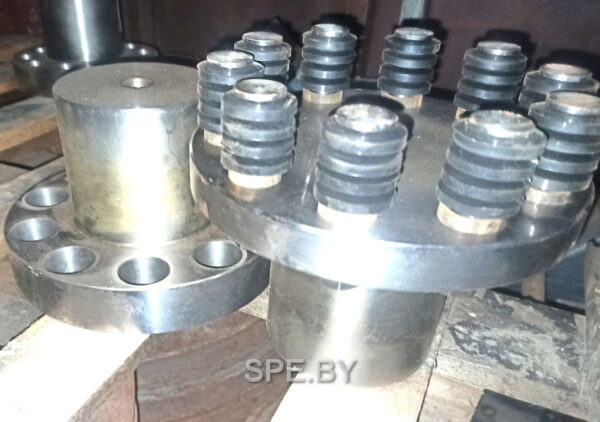

Муфта МУВП-10, L=348

Муфта МУВП-10 (2000 Н*м) макс. диаметр вала 90 мм

Диапазон цен: 2250.00 Br – 2350.00 Br Цена без НДС, в наличии

Муфта упругая втулочно-пальцевая МУВП-10 (момент 2000 Н*м) универсальная, под расточку, максимальная расточка 90 мм

Артикул: МУВП-10 Категория:
Заказать муфту упругую втулочно-пальцевую МУВП-10
Консультация: +375 (29) 338-82-60 (Viber, WhatsApp), +375 (17) 353-75-54 — Дмитрий Викторович
Заказ: mufta@spe.by

Варианты исполнения муфты в наличии на складе:

  • Общая длина муфты L=288,  расточка до ∅90, длина полумуфты  l=140
  • Общая длина муфты L=348,  расточка до ∅90, длина полумуфты  l=170

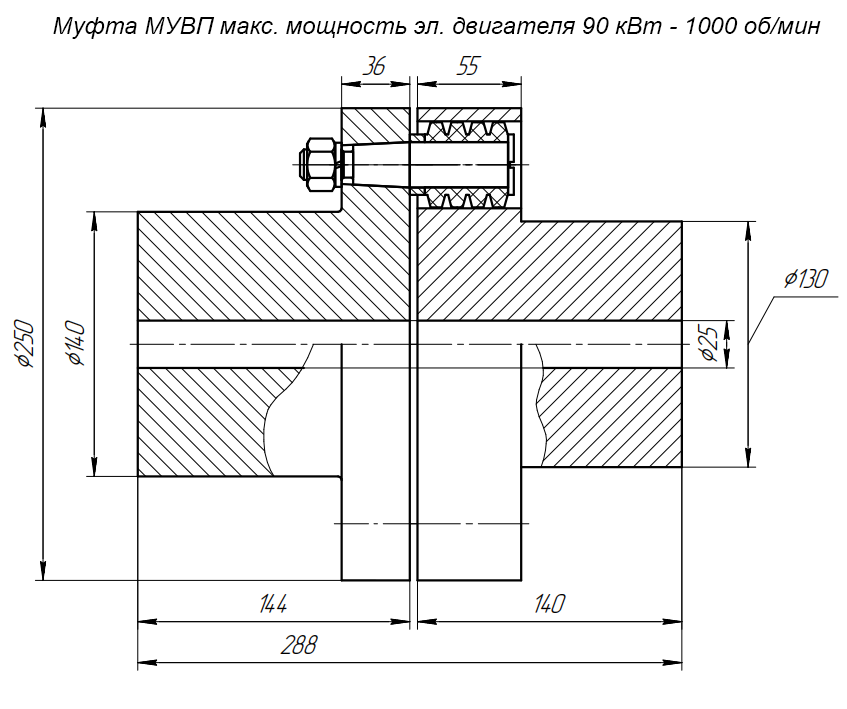

Муфта МУВП-10, L=288 - чертеж
Муфта МУВП-10, L=288 - чертеж Муфта МУВП-10, L=348 - чертеж

Характеристики муфты МУВП-10 (2000 Н*м)

Номер муфты Номинальный крутящий момент
Ткр, Н*м		 d
H8		 d1
H9		 d
H8		 d1
H9		 D, не более L, не более, для
исполнений		 l, h14, не более, для
исполнений		 Частота вращения, с -1 ,
не более		 Масса, кг
Ряд 1 Ряд 2 1 2 3 4 1 2 3 4
МУВП-10 2000,0 63 — 250 288 218 288 218 140 105 107 72 38 31,98
— 65 31,64
— 70 34,65
71 — 34,48
— 75 35,06
80 — 348 268 348 268 170 130 135 95 36,07
— 85 38,45
90 — 40,03



Общая длина муфты L

,

Номинальный крутящий момент муфты, Н*м

Диаметр вала максимальный, мм

90
