Моторные кабельные барабаны

Цену уточняйте

Артикул: Н/Д Категория:

Моторные кабельные барабаны имеют широкий диапазон использования, как правило, с большой длиной намотки, которую невозможно достичь при других способах привода.

Имеют ограничения по применяемости, такие как необходимость плавного изменения скорости вращения барабана при использовании спиральной навивки, а использование электронных устройств (систему датчиков и систему управления ими) снижает надежность узла при использовании в нашей климатической зоне.

Возможна поставка моторных кабельных барабанов для цеховых грузовых тележек с кабелеёмкостью до 120 метров.

Технические характеристики моторных кабельных барабанов

  • Емкость кабельного барабана — 50..200 м
  • Диаметр намотки кабельного барабана — 800 мм
  • Тип кабеля — КГ
  • Диаметр кабеля — до 40 мм
  • Тип токоприемника — КТК-4
  • Номинальное напряжение — 380 В
  • Допустимый длительный ток (ПВ100%) — 200 А
  • Степень защиты — IP54
  • Климатическое исполнение по ГОСТ 15150 — У1



Наиболее распространенные моторные кабельные барабаны:

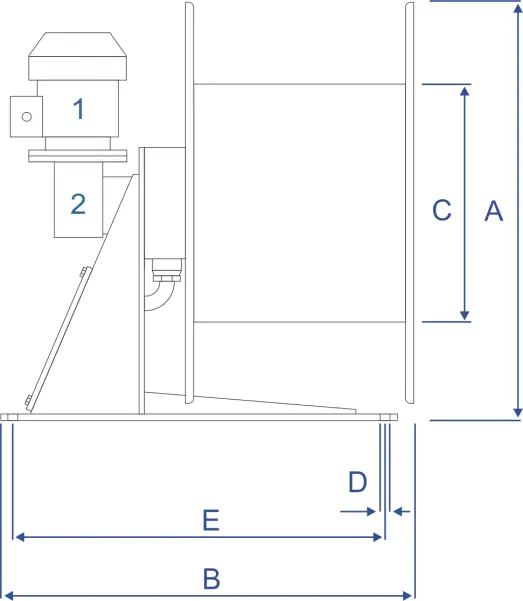

Кабельные барабаны моторные - чертеж 1

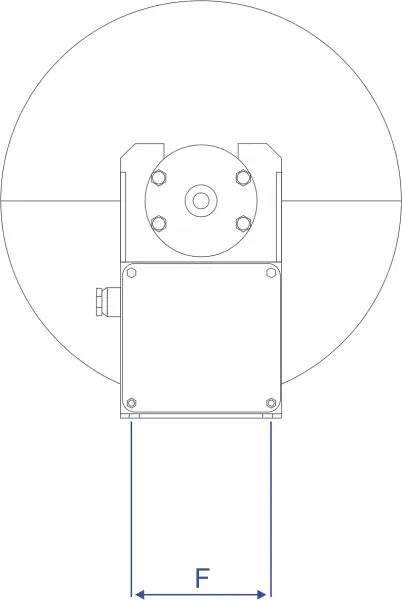

Кабельные барабаны моторные - чертеж
Обозначение Ход барабана, м Кол-во контактных колец, шт Максимальнй ток на кольце, А Масса, кг Габаритные размеры АхBхС, мм Межцентровое расстояние DxExF, мм
БКМ40-13-32-Ч 40 13 32 205 658х891х∅350 ∅17х817х232
БКМ60-10-32-Ч 60 10 32 200 658х804х∅350 ∅17х730х232
БКМ100-5-32-Ч 100 5 32 175 778х753х∅350 ∅17х310х252
БКМ120-5-32-Ч 120 5 32 250 1150х707х∅750 ∅17х380х410
БКМ60-5-63-Ч 60 5 63 160 778х774х∅415 ∅17х331х272
БКМ60-7-63-Ч 60 7 63 165 778х840х∅415 ∅17х331х272
БКМ100-5-63-Ч 100 5 63 200 928х740х∅415 ∅17х331х272
БКМ130-5-63-Ч 130 5 63 370 1466х740х∅1000 ∅21х655х550
БКМ20-3-100-Ч 20 3 100 210 778х715х∅500 ∅17х331х272
БКМ60-5-100-Ч 60 5 100 270 928х800х∅500 ∅17х331х272
БКМ60-5-160-Ч 60 5 160 360 947х880х∅600 ∅17х374х290
БКМ60-7-160-Ч 60 7 160 380 947х964х∅600 ∅17х374х290
БКМ20-3-200-Ч 20 3 200 360 897х796х∅600 ∅17х374х290
Тип

БКМ40-13-32-Ч, БКМ60-10-32-Ч, БКМ100-5-32-Ч, БКМ120-5-32-Ч, БКМ60-5-63-Ч, БКМ60-7-63-Ч, БКМ100-5-63-Ч, БКМ130-5-63-Ч, БКМ20-3-100-Ч, БКМ60-5-100-Ч, БКМ60-5-160-Ч, БКМ60-7-160-Ч, БКМ20-3-200-Ч
