Мотор-редуктор 1МЧ2-250/125А

Мотор-редуктор 5МЧ2-100/63 червячный

Цену уточняйте

Артикул: 5МЧ2-100/63 Категории: ,

Технические характеристики мотор-редуктора 5МЧ2-100/63 червячного двухступенчатого

Передаточное число, ном. 100 125 160 200 250 315 400 500 630 800 1000 1250 1600 2000 2500 3150 4000
Частота вращения входного вала, об/мин



 1 500
Номинальный крутящий момент на выходном валу, Тном, Н*м 790
Подводимая расчетная мощность, кВт 1,6 1,6 1,2 1 0,8 0,7 0,55 0,55 0,4 0,4 0,3 0,25 0,2 0,2 0,14 0,19 0,1
КПД, % 76 71 65 63 62 57 52 50 45 43 41 38 33 28 23 20 18
Допускаемая радиальная нагрузка, Н Входной вал 190
Выходной вал 5 700
Корректированный уровень звуковой мощности, дБА



 85
Масса, кг, не более 68

Технические характеристики даны при Кэ=1

Варианты расположения мотор-редуктора 5МЧ2-100/63

Вариант сборки 52 (51,53,56,61,62,63,66), вариант крепления 1, вариант расположения червячной пары 2 ступени (тихоходной) 1, вариант расположения червячной пары 1 ступени (быстроходной) 3

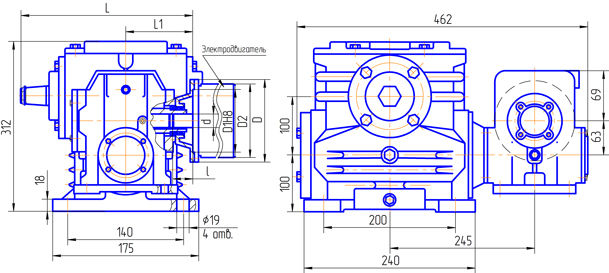

Мотор-редуктор 5МЧ2 -Вариант сборки 52 - чертеж

Вариант сборки 51 (возможны все варианты сборок), вариант крепления 3, вариант расположения червячной пары 2 ступени (тихоходной) 4, вариант расположения червячной пары 1 ступени (быстроходной) 4

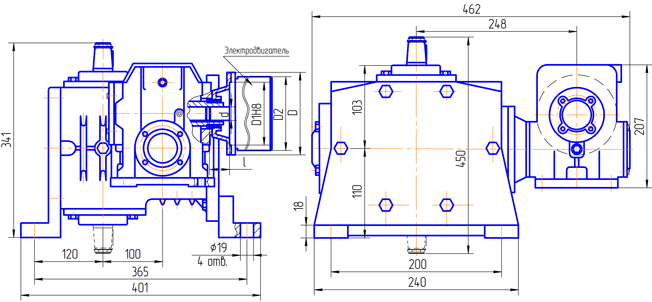

Мотор-редуктор 5МЧ2 -Вариант сборки 51 - чертеж

Концы валов мотор-редуктора 5МЧ2-100/63

Вариант исполнения конца тихоходного вала

Редуктор 5Ч2-100/63А, тихоходный вал - чертеж

Вариант исполнения конца быстроходного вала

Редуктор 5Ч2-100/63А, быстроходный вал - чертеж

*К, Ц — обозначения при заказе

Вариант сборки 56
(по согласованию с заказчиком слева)

Вариант сборки 56Шп
(по согласованию с заказчиком справа)

Редуктор 5Ч2-100/63А, сборка 56 - чертеж

Эл. двигатель/размер d, мм l, мм D, мм D2, мм D1, мм L, мм H, мм
Для АИР_63 14 30 160 130 110 333 108
Для АИР_71 19 40 200 165 130 355 130
Для АИР_80 22 50 200 165 130 355 130
